БУУРГ-150

Исполнение узла учета *

Максимальные измеряемые

давления (абс.), МПа

ДУ,

мм.

Диапазон измерения объемного расхода при Рраб,    м³ /ч
Qmax Qmin
0,1 Qmax 0,05 Qmin
-Т-0.2-800 0.2 150

800

80 40
-Т-0.35-800 0.35
-Т-0.5-800 0.5
-Т-0.75-800 0.75
-Т-1.0-800 1.0
-Т-1.7-800 1.7
-Т-0.2 -1000 0.2 1000 100 50
-Т-0.35-1000 0.35
-Т-0.5 -1000 0.5
-Т-0.75-1000 0.75
-Т-1.0-1000 1.0
-Т-1.7-1000 1.7

Блочные узлы учета расхода газа БУУРГ, изготавливаются по ТУ 4859-002-12261875-2012.

Узлы учета расхода газа БУУРГ предназначены для размещения газорегуляторного оборудования и приборов учета при измерениях расхода и объема различных газов. Узлы учета используются в системах газоснабжения промышленных предприятий, объектов сельскохозяйственного назначения; для технологических целей, коммерческого учета, хозрасчетного контроля и учета; оперативного контроля объема природного газа, проходящего через каждый объект сети газораспределения (для осуществления взаимных расчетов).

Так как узлы учета БУУРГ расхода газа в основном используются для природного газа (поставляемого по ГОСТ 5542-87), а его проходящие объемы измеряются при различных температурах, давлении, плотности, измеренные объемы газа при учете необходимо приводить к единым нормальным условиям: 20°С, 760 мм рт. ст (метод должен указываться в эксплуатационной документации применяемых датчиков, счетчиков, расходомеров, измерительных комплексов).

При эксплуатации БУУРГ предусматривается установка в них по конкретному заказу устройств отопления (БУУРГ предназначен для размещения на открытом воздухе). Условия эксплуатации должны соответствовать климатическому исполнению УХЛ, категории 2 по ГОСТ 15150-69, для работы при температуре окружающей среды от минус 42 до +65°С и относительной влажности воздуха до 98% при температуре +25°С.

Узлы изготавливаются с применением электрооборудования в пожаробезопасном и во взрывозащищенном исполнении.

Существуют несколько видов взрывобезопасных исполнений БУУРГ:

  • по ГОСТ 22782.5-78 — «Искробезопасная электрическая цепь»
  • по ГОСТ 22782.3-77 — «Специальный вид взрывозащиты»
  • по ГОСТ 22782.6-81 — «Взрывонепроницаемая оболочка».

По методу измерения узлы учета расхода газа классифицируются на следующие основные группы:

  • с расходомерами переменного перепада давления с сужающими устройствами (метод измерительной диафрагмы);
  • с ротаметрами (метод обтекания);
  • с вихревыми и струйными счетчиками;
  • с турбинными, ротационными, мембранными счетчиками;
  • с ультразвуковыми датчиками (акустический метод);
  • с электромагнитными датчиками;
  • с лазерными анемометрами (оптический метод).

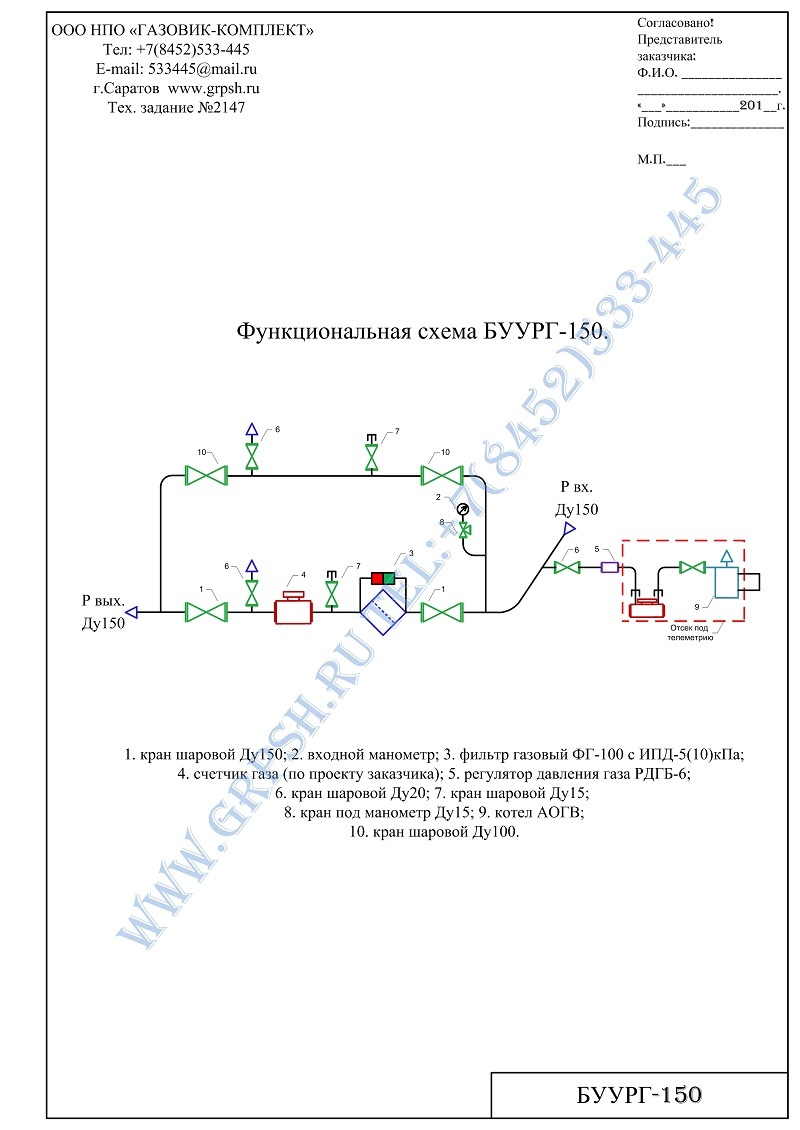

До счетчика газа устанавливают фильтр газа. Его назначение – улавливание механических примесей и защита механизма счетчика от засорения. Используются фильтры газа с различными степенями очистки газа, зависит это от фильтроэлемента и размера его ячеек. Для контроля засорения фильтроэлемента — на фильтр устанавливают индикатор перепада давления, дифманометр. Перепад давления на сетчатом фильтре не должен превышать максимального значения в 5 кПа, у волосяного фильтра это значение — 10 кПа.

Все средства измерений, устанавливаемые в Узлы учета расхода газа, внесены в Государственный реестр средств измерений и имеют действующие свидетельства о поверке и применяются в соответствии с требованиями их эксплуатационной документации.

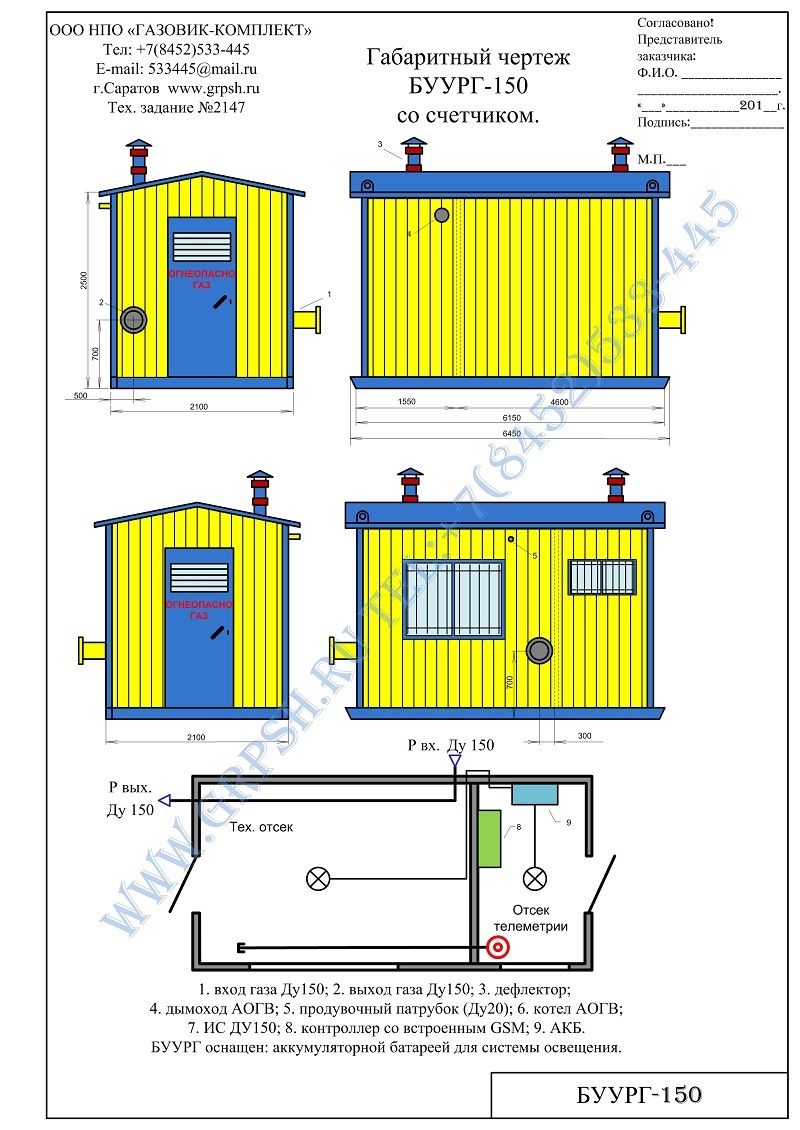

Узел БУУРГ представляет собой утеплённую рамную сварную конструкцию обшитую стальными листами или сандвич панелями, в которой расположено газовое оборудование и комплект приборов учета. По заказу потребителей БУУРГ комплектуется устройствами отопления (преимущественно газовыми или электрическими).

В конструкции Узла предусмотрена естественная постоянно действующая вентиляция через вентиляционный патрубок — дефлектор, обеспечивающая трехкратный воздухообмен в час (относительно объема технологического отсека).

Для доступа в каждый отсек узла БУУРГ имеется отдельный вход. По требованию заказчика узел БУУРГ комплектуется системой телеметрии, пожарной и охранной сигнализацией, передача данных может осуществляется посредством проводной или GSM связи.
