ГСГО-М/25 (-00-13)

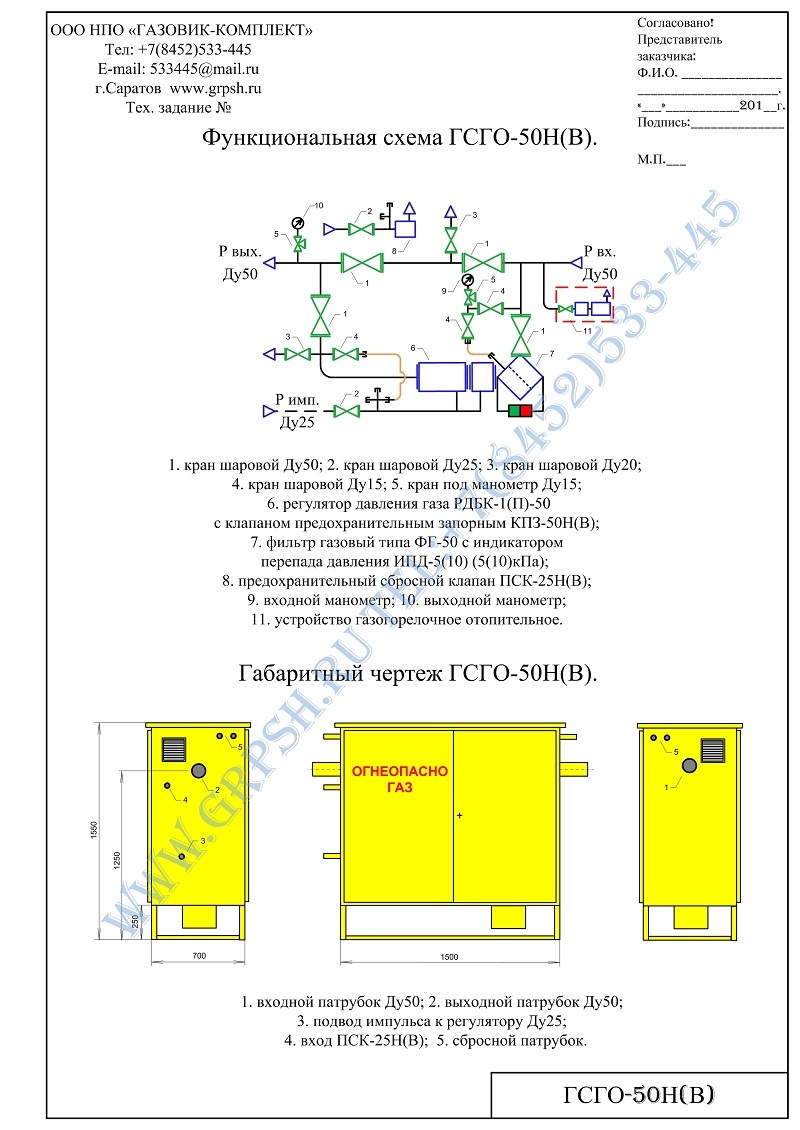

Схемы и чертежи


Распечатать схему

Основные приборы для ГСГО:

РДБК-1-50

Цена с НДС: 11 000 р.

КПЗ-50

Цена с НДС: 8 500 р.

ФГС-50  ДПД по желанию заказчика)

Цена с НДС: 5 800 р.

ФГС-50 (согласно схеме)

Цена с НДС: 3 200 р.

ФГС-50У (согласно схеме)

Цена с НДС: 3 200 р.

ПСК-50

Цена с НДС: 3 000 р.

ГШК-50

Цена с НДС: 1 300 р.

Технические характеристики

Наименование
параметра или
размера
Значения для исполнения
ГСГО-М ГСГО-М-01 ГСГО-М-06
ГСГО-М/25 ГСГО-М/25
-01
ГСГО-М/25
-06
Давление на
входе в ГРП,
Рвх, МПа, не
более
1,2 1,2 1,2
Диапазон
настройки
давления газа
на выходе из
ГРП, Рвых,
МПа
0,001-0,004 0,004-0,016 0,25-0,6
Пропускная
способность
одной линии
ГРП (для газа
у=0,73 кг/                           м³
при давл. На
входе
Рвх=
0,005МПа
0,1МПа
0,3МПа
0,6МПа
0,9МПа
1,2МПа
ГСГО-М







430
700
1200
2600
4200
5000
ГСГО-М/25







200
300
600
1000
1400
2000
Тепловая мощность обогревателя, кВт, при давлении газа 2000 Па 0,96
Расход газа на обогреватель,                           м³ /ч, при давлении газа 2000 Па 0,1
Габаритные размеры, мм, не более, длина
 ширина
 высота
1955
660
1510
Масса, кг, не более 635


Описание

ГРПШ представляет собой металлический шкаф с размещенным в нем технологическим оборудованием. Под днищем расположен обогреватель, предназначенный для обогрева ГРПШ в холодное время года. Для удобства обслуживания в шкафу имеются дверки. ГРПШ изготавливается с подводом газа справа или слева. Для подвода газа к обогревателю от шкафной установки имеется газопровод, регулятор давления газа (РДСГ1-1,2), вентиль.


Технологическое оборудование ГРПШ состоит из двух линий: рабочей и обводной (байпас). Газ через кран поступает к фильтру сетчатому, очищается от механических примесей и поступает к клапану предохранительному запорному, предназначенному для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора сверх установленного.


Через клапан газ поступает к регулятору давления, предназначенному для снижения давления газа и поддержания его в заданных пределах. От регулятора давления через кран газ поступает к потребителю.


Манометры служат для контроля давления в рабочей и резервной линиях. Краны предназначены для перекрытия рабочей линии.


Для отключения импульсного газопровода при ремонте клапана установлен кран. Обводная линия предназначена для обеспечения бесперебойной работы ГРПШ в случае ремонта рабочей линии. Сбросной клапан предназначен для аварийного сброса газа, так же имеется кран для настройки порога срабатывания клапана сбросного. Для продувки участников газопроводов «на свечу» после первого отключающего устройства на основной и обводной линиях установлены вентили. Через вентиль и регулятор газ поступает в обогреватель.

15.11.2012, 1875 просмотров.

ООО "Газовик-Комплект" производит и реализует шкафные газорегуляторные пункты ГРПШ по цене производителя. Мы выпускаем ГРПШ всех конфигураций: у нас можно купить ГРПШ для комплектации систем газоснабжения объектов коммунально-бытового, промышленного и сельскохозяйственного назначения. Актуальную стоимость ГРПШ можно узнать в прайс-листе. Приглашаем к сотрудничеству газовые хозяйства предприятий различных отраслей, коммунальные службы, торговые и монтажные организации. Постоянным партнерам предоставляются скидки и бонусы.
