ГСГО-МВ-100 со счетчиком

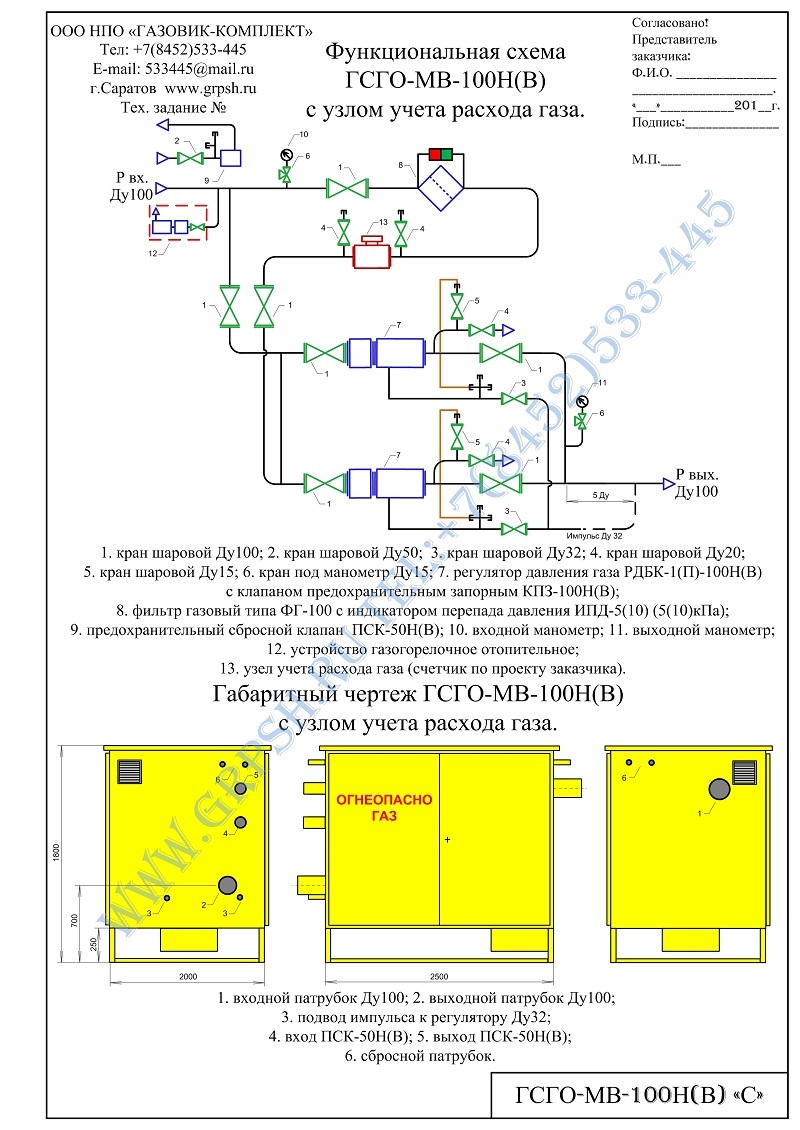

Схемы и чертежи


Распечатать схему

Основные приборы для ГСГО:

РДБК-1-100

Цена с НДС: 17 600 р.

КПЗ-100

Цена с НДС: 13 000 р.

ФГС-100

Цена с НДС: 13 500 р.

ПСК-50

Цена с НДС: 3 000 р.

КШ-16-50 (ГШК-50)

Цена с НДС: 1 300 р.

КШ-16-100 (ГШК-100)

Цена с НДС: р.

Технические характеристики

Наименование параметра * ГСГО
100
ГСГО
100-01
ГСГО
100-06
Давление на входе, Рвх, МПа. 1,2
Диапазон настройки давления на выходе, Рвых, МПа. 0,001-
0,004
0,004-
0,016
0,25-
0,6
Диапазон настройки давления срабатывания сбросного клапана. 0,0013–
0,005
0,005–
0,02
0,3–
0,7
Пределы настройки автоматического отключения подачи газа при повышении Рвых
при снижении Рвых
0,0014–
0,006
0,0003–
0,002
0,006–
0,022
0,001–
0,003
0,32–
0,75
0,1–
0,4
Пропускная способность одной линии ГРП (для газа у=0,73 кг/                             м³ при давл. на входе Рвх=0,005 МПа
0,1 МПа
0,3 МПа
0,6 МПа
0,9 МПа
1,2 МПа)

.

2800
5600
13000
16000
19000

Тепловая мощность обогревателя, кВт, при давлении газа 2000 Па 1,92
Расход газа на обогреватель,                             м³ /ч, при давлении 2000 Па 0,2
Габаритные размеры, мм, не более, длина
ширина
высота
3240
1050
2100
Масса, кг, не более 1100

Ниже представлены параметры: ГСГО-100-02 / ГСГО-100-03 / ГСГО-100-04 / ГСГО-100-05.

Наименование параметра ГСГО
100-02
ГСГО
100-03
ГСГО
100-04
ГСГО
100-05
Давление на входе, Рвх, МПа. 1,2
Диапазон настройки давления на выходе, Рвых, МПа. 0,016-
0,004
0,04-
0,06
0,06-
0,1
0,1-
0,25
Диапазон настройки давления срабатывания сбросного клапана. 0,02–
0,05
0,05–
0,075
0,075–
0,125
0,125–
0,3
Пределы настройки автоматического отключения подачи газа при повышении Рвых
при снижении Рвых
0,022–
0,06
0,002–
0,003
0,022–
0,06
0,002–
0,003
0,08–
0,14
0,02–
0,06
0,14–
0,32
0,05–
0,12

Описание:

ГСГО (газовая станция с газовым обогревом) являются разновидностью шкафных газорегуляторных пунктов (ГРПШ).

Газорегуляторный пункт шкафной ГСГО-МВ-100 с основной и резервной линиями редуцирования на базе 2-х регуляторов РДБК-1-100 или РДБК-1П-100.

В процессе эксплуатации одна линия является резервной.
При необходимости используются обе линии одновременно, пропускная способность при этом возрастает.
ГСГО-МВ-100 на базе РДБК-1 (1П
)-100.

Шкафные газорегуляторные станции ГСГО со счетчиком учета расхода газа предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, коммерческого учета расхода газа и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ 5542–87. ГСГО со счетчиком учета расхода газа применяются: в системах газоснабжения сельских и городских населенных пунктах, коммунально-бытовых зданиях, объектах промышленного и сельскохозяйственного назначения. В шкафных газорегуляторных пунктах ГСГО со счетчиком учета расхода газа устанавливаются следующие виды счетчиков по техническому заданию или желанию заказчика: СГ – (счетчик турбинный газовый), RVG – (счетчик ротационный газовый), СГ-ЭК — (счетчик газовый с электронной коррекцией по давлению и температуре).

Условия эксплуатации ГСГО:

ГСГО предназначены для эксплуатации в районах с умеренным , N) и умеренно-холодным климатом (УХЛ, NF), а также в районах с холодным климатом (ХЛ,F).

В зависимости от климатического исполнения применяемого оборудования, по согласованию с заказчиком, ГСГО могут поставляться в утеплённых шкафах с обогревом различного типа:

  • газовый обогрев помощью автоматических газогорелочных устройств);

  • электрический обогрев во взрывозащищённом исполнении;

  • водяной обогрев (подвод теплоносителя от внешнего источника).

В ГСГО размещается следующее оборудование: запорная арматура, фильтры газовые различных типов, регуляторы давления газа с двумя ступенями защиты, комплексы измерения расхода газа, манометры, индикаторы перепада давления, предохранительные сбросные, запорные клапаны и другое оборудование, размещённое в металлическом шкафу, обеспечивающем защиту устройств от вредного воздействия климатических факторов и несанкционированного доступа.
