ГСГО-МВ-50-35 со счетчиком

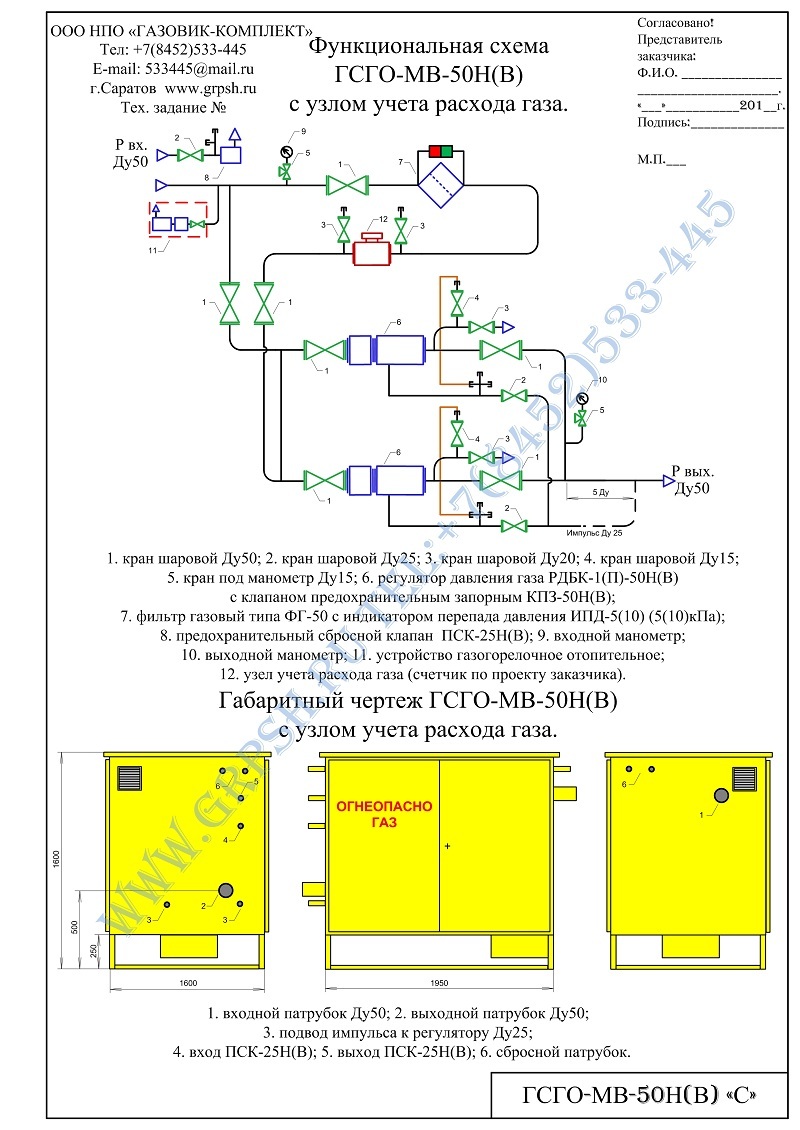

Схемы и чертежи


Распечатать схему

Основные приборы для ГСГО:

РДБК-1-50

Цена с НДС: 11 000 р.

КПЗ-50

Цена с НДС: 8 500 р.

ФГС-50  ДПД по желанию заказчика)

Цена с НДС: 5 800 р.

ФГС-50 (согласно схеме)

Цена с НДС: 3 200 р.

СГ

Цена с НДС:

RVG

Цена с НДС:

ПСК-50

Цена с НДС: 3 000 р.

ГШК-50

Цена с НДС: 1 300 р.

Технические характеристики

Наименование
параметра или
размера
Значения для исполнения
ГСГО-МВ ГСГО-МВ-01 ГСГО-МВ-06
ГСГО-МВ/25 ГСГО-МВ/25
-01
ГСГО-МВ/25
-06
Давление на
входе в ГРП,
Рвх, МПа, не
более
1,2 1,2 1,2
Диапазон
настройки
давления газа
на выходе из
ГРП, Рвых,
МПа
0,001-0,004 0,004-0,016 0,25-0,6
Пропускная
способность
одной линии
ГРП (для газа
у=0,73 кг/                                     м³
при давл. На
входе
Рвх=
0,005МПа
0,1МПа
0,3МПа
0,6МПа
0,9МПа
1,2МПа
ГСГО-МВ







430
700
1200
2600
4200
5000
ГСГО-МВ/25






200
300
600
1000
1400
2000
Тепловая мощность обогревателя, кВт, при давлении газа 2000 Па 0,96
Расход газа на обогреватель,                                     м³ /ч, при давлении газа 2000 Па 0,1
Габаритные размеры, мм, не более, длина
 ширина
 высота
1955
1250
1510
Масса, кг, не более 705

Описание:

ГСГО (газовая станция с газовым обогревом) являются разновидностью шкафных газорегуляторных пунктов (ГРПШ).

Газорегуляторный пункт шкафной ГСГО-МВ-50 с основной и резервной линиями редуцирования на базе 2-х регуляторов РДБК-1-50 или РДБК-1П-50.

В процессе эксплуатации одна линия является резервной.
При необходимости используются обе линии одновременно, пропускная способность при этом возрастает.
ГСГО-МВ-50/35 на базе РДБК-1 (1П)-50/35.
ГСГО-МВ-50/25 на базе РДБК-1 (1П)-50/25.

Шкафные газорегуляторные станции ГСГО со счетчиком учета расхода газа предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, коммерческого учета расхода газа и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ 5542–87. ГСГО со счетчиком учета расхода газа применяются: в системах газоснабжения сельских и городских населенных пунктах, коммунально-бытовых зданиях, объектах промышленного и сельскохозяйственного назначения. В шкафных газорегуляторных пунктах ГСГО со счетчиком учета расхода газа устанавливаются следующие виды счетчиков по техническому заданию или желанию заказчика: СГ – (счетчик турбинный газовый), RVG – (счетчик ротационный газовый), СГ-ЭК — (счетчик газовый с электронной коррекцией по давлению и температуре).

Условия эксплуатации ГСГО:

ГСГО предназначены для эксплуатации в районах с умеренным , N) и умеренно-холодным климатом (УХЛ, NF), а также в районах с холодным климатом (ХЛ,F).

В зависимости от климатического исполнения применяемого оборудования, по согласованию с заказчиком, ГСГО могут поставляться в утеплённых шкафах с обогревом различного типа:

  • газовый обогрев помощью автоматических газогорелочных устройств);

  • электрический обогрев во взрывозащищённом исполнении;

  • водяной обогрев (подвод теплоносителя от внешнего источника).

В ГСГО размещается следующее оборудование: запорная арматура, фильтры газовые различных типов, регуляторы давления газа с двумя ступенями защиты, комплексы измерения расхода газа, манометры, индикаторы перепада давления, предохранительные сбросные, запорные клапаны и другое оборудование, размещённое в металлическом шкафу, обеспечивающем защиту устройств от вредного воздействия климатических факторов и несанкционированного доступа.
