ПГБ-МВ-100

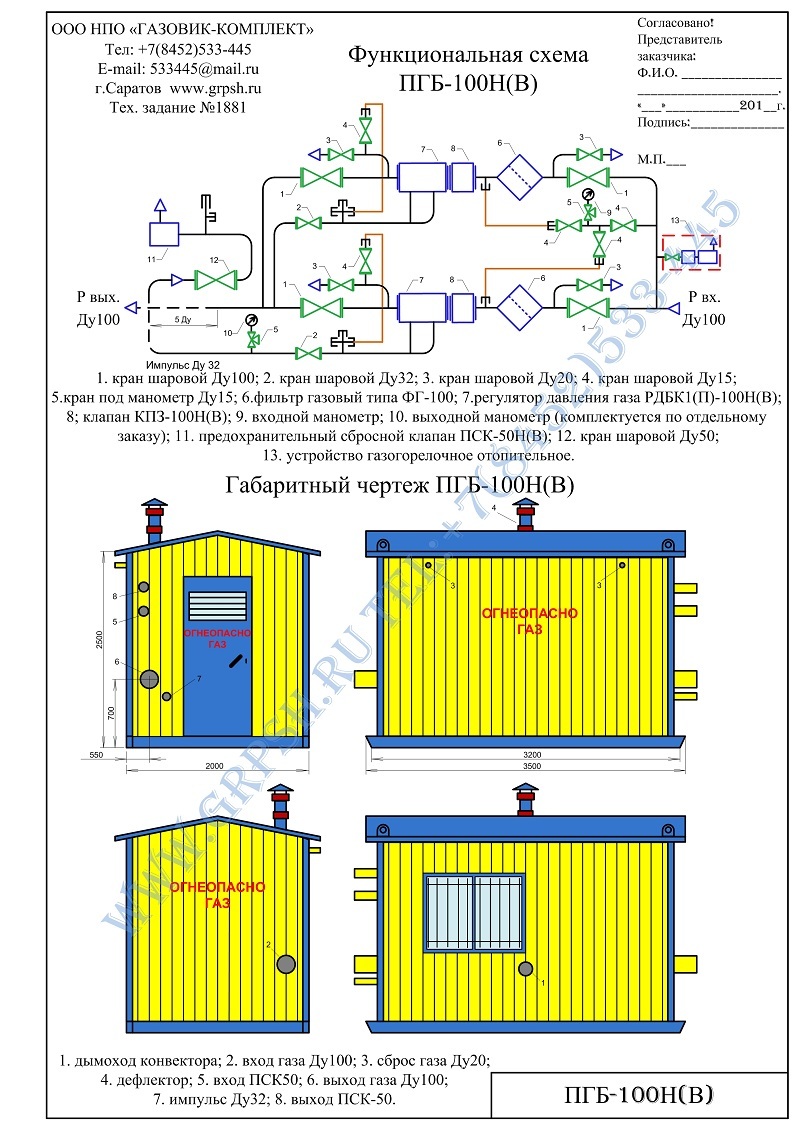

Схемы и чертежи

Распечатать схему

Технические характеристики

Наименование параметра ПГБ
100
ПГБ
100-01
ПГБ
100-02
ПГБ
100-03
ПГБ
100-04
ПГБ
100-05
ПГБ
100-06
Давление на входе, Рвх, МПа. 1,2
Диапазон настройки давления на выходе, Рвых, МПа. 0,001-
0,004
0,004-
0,016
0,016-
0,04
0,04-
0,06
0,06-
0,1
0,1-
0,25
0,25-
0,6
Диапазон настройки давления срабатывания сбросного клапана. 0,0013–
0,005
0,005–
0,02
0,02–
0,05
0,05–
0,075
0,075–
0,125
0,125–
0,3
0,3–
0,7
Пределы настройки автоматического отключения подачи газа при повышении Рвых
при снижении Рвых
0,0014–
0,006
0,0003–
0,002
0,006–
0,022
0,001–
0,003
0,022–
0,06
0,002–
0,003
0,022–
0,06
0,002–
0,003
0,08–
0,14
0,02–
0,06
0,14–
0,32
0,05–
0,12
0,32–
0,75
0,1–
0,4

Пропускная способность одной линии ГРП (для газа у=0,73 кг/          м³ при давл. на входе Рвх=0,005 МПа

0,1 МПа
0,3 МПа
0,6 МПа
0,9 МПа
1,2 МПа)

2800
5600
13000
16000
19000

Тепловая мощность обогревателя, кВт, при давлении газа 2000 Па 1,92
Расход газа на обогреватель,                             м³ /ч, при давлении 2000 Па 0,2
Габаритные размеры, мм, не более, длина
ширина
высота
3240
1050
2100
Масса, кг, не более 1100
ГСГО-100 на базе двух РДБК 1 (1П)-100

ООО «Газовик-Комплект» имеет возможность проработки проекта ПГБ с учетом всех новых ГОСТов, его изготовления по самым последним технологиям, доставки до точки подключения и сдачи объекта «под ключ».

Назначение:

ПГБ применяются для очистки (фильтрации) проходящего потока газа, редуцирования высокого или среднего давления газа на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийных повышении и понижении выходного давления сверх допустимых значений, измерение и сбор информации о состоянии объекта в реальном времени, на удалённых расстояниях для предоставления в диспетчерский пункт (Телеметрия), а также для коммерческого учета расхода газа.

ПГБ используются в системах газоснабжения жилых, промышленных и сельскохозяйственных объектов.

Условия эксплуатации ПГБ соответствуют климатическим исполнениям У1 (ХЛ1) по ГОСТ 15150 при температуре окружающей среды от минус 40 до +60 °С (от минус 60 до +60 °С).

ПГБ представляет собой металлический блок-бокс, обшитый негорючими трехслойными сендвич-панелями с минеральным утеплителем. Конструкция исключает «мостики холода».

ПГБ могут состоять из следующих помещений:

  • технологического;

  • технологического и отопительного;

  • технологического и КИПиА;

  • технологического, отопительного и отделения КИПиА (для размещения элементов автоматики и приборов КИП).

Технологическое помещение отделено от других смежных с ним помещений газонепроницаемой противопожарной перегородкой.

По требованию заказчика ПГБ изготавливаются следующих исполнений:

  • с одной линией редуцирования и байпасом;

  • с двумя линиями редуцирования (основной и резервной);

  • с двумя и более линиями редуцирования и двумя и более выходами;

  • с последовательно подключенными регуляторами, при этом давление снижается ступенчато;

  • с узлом учета расхода газа и без него;

  • с различной комбинацией регуляторов по типу и расходу;

  • с системой автоматического регулирования и контроля параметров ПГБ.

ПГБ комплектуется первичными средствами пожаротушения, а также по требованию заказчика самосрабатывающими огнетушителями капсульного типа.

Согласно требований «Правил безопасности систем газораспределения и газопотребления» ПБ 12-529 в ПГБ имеется естественная приточно-вытяжная вентиляция, обеспечивающая трехкратный воздухообмен в час.

Приток воздуха осуществляется через вентиляционные решетки, вытяжка – через вентиляционные трубы с дефлекторами, установленными на крыше.

При необходимости в ПГБ устанавливается принудительная вентиляция.

ПГБ включают в себя следующее основное оборудование:

  • фильтры газовые для очистки газа от механических примесей. Для фильтрации газа в ПГБ ООО «Газовик-Комплект» устанавливает фильтры газовые со съемными кассетами собственной разработки со степенью фильтрации 80, 50 или 25 МКМ. Для ПГБ с высокими расходами газа устанавливаются фильтры с диаметром условного прохода до 300 мм. Главная особенность наших узлов фильтрации состоит в применении сменных кассет с гофрированной поверхностью, состоящих из армированной стальной сетки и фильтрующего элемента из синтетического нетканого полотна. Особенность данного фильтроэлемента от бумажного: это синтетическое полотно не боится влаги, его можно аккуратно помыть, легко продуть воздухом, просушить и доработать до замены. Фильтроэлемент ФГ изготовлен из иглопробивного полотна и армирован стальной сеткой. Оригинальность конструкции наших фильтров позволила в два раза уменьшить габариты и соответственно цену изделия, а также повысить пропускную способность. Возможна поставка фильтра с запасным фильтроэлементом, который легко заменить в полевых условиях.

  • счетчики газа типа СГ-16М, TRZ, RVG, СВГ и др. том числе с электронной коррекцией объема газа), а также специальные сужающие устройства с автоматической коррекцией по давлению и температуре с помощью электронных корректоров типа ЕК-260, СПГ-721, Гиперфлоу, Суперфлоу и др.

  • регуляторы давления газа типа РДУ-32, РДГД, РДГ, РДБК1, РДНК, РДСК, РДО, РДП, с номинальным диаметром DN 50, 80, 100, 150, 200 мм или другие регуляторы и устройства, позволяющие поддерживать выходное давление с заданной точностью и имеющие разрешение Ростехнадзора на применение.

  • предохранительные запорные клапаны;

  • предохранительные сбросные клапаны;

  • запорную арматуру;

  • манометры для визуального контроля рабочего давления измеряемого газа на входе и выходе;

  • систему обогрева (от аппарата отопительного, газового обогревателя (конвектора), от внешнего источника или от обогревателей электрических во взрывозащищенном исполнении);

По требованию заказчика ПГБ комплектуются:

  • датчиками избыточного давления для контроля входного и выходного давления;

  • дифманометром, индикатором или датчиком перепада давления для замера перепада давления на фильтре;

  • дифманометром или датчиком перепада давления для замера перепада давления на счетчике газа.

Комплексы телеметрии и системы диспетчеризации:

Для сбора информации о работе ПГБ, а также последующей ее передачи на единый диспетчерский пункт, используются комплексы автономной телеметрии. Системы телеметрии собирают и обрабатывают такую информацию, как расход газа, входное и выходное давление, уровень загазованности, уровень загрязненности фильтров, температура воздуха внутри ПГБ и за его пределам и т.д.
Информация с газорегуляторных установок снабженных комплексами телеметрии выводится на диспетчерский пункт по каналам беспроводной связи GPRS или CSD.

Преимущества:

  • Надёжность и Безопасность

  • 100% Качество

  • Простота и удобство обслуживания

  • Стабильная работа при температуре от -40 до +60 °С

  • Эстетичный внешний вид

  • 100% радиографический контроль сварных соединений

  • Срок службы до 40 лет.

Для проработки изготовления ПГБ требуется заполнить форму технического задания (Опросной Лист), исходя из этого формируется цена ПГБ.
