ПГБ-МВ-50/25

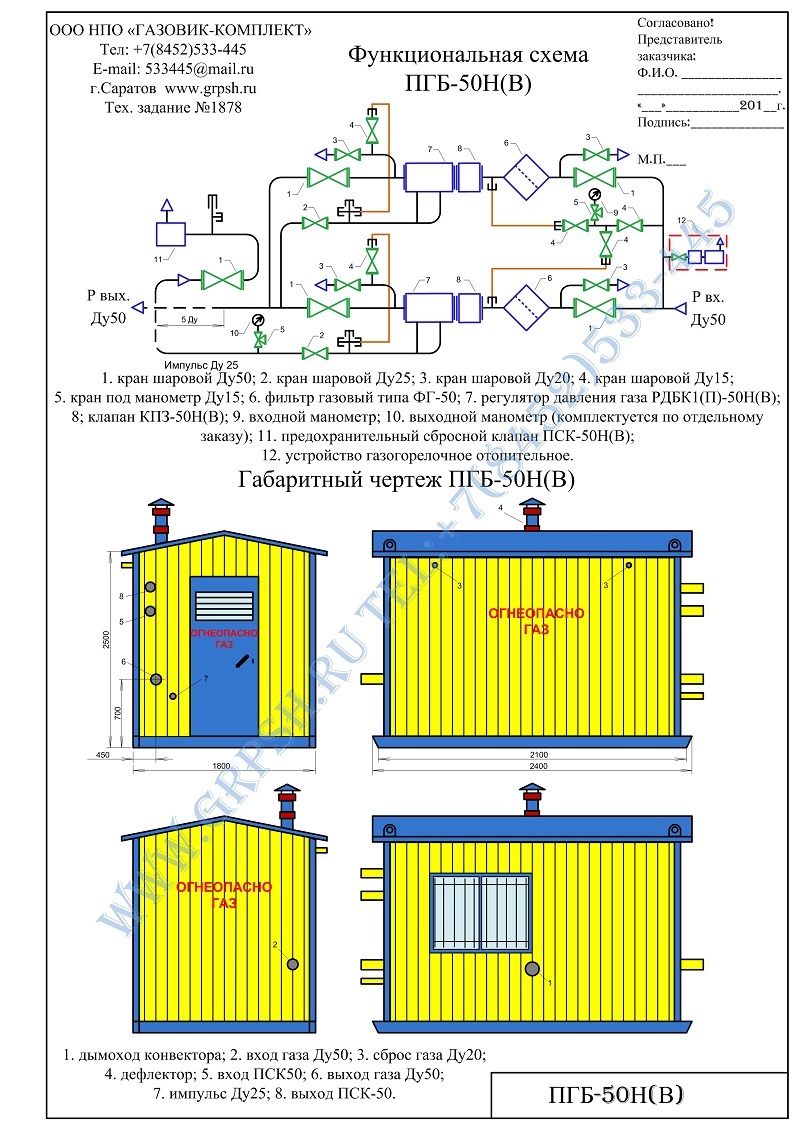

Схемы и чертежи

Распечатать схему

Технические характеристики

Наименование
параметра или
размера
Значения для исполнения
ПГБ-МВ ПГБ-МВ-01 ПГБ-МВ-06
ПГБ-МВ/25 ПГБ-МВ/25
-01
ПГБ-МВ/25
-06
Давление на
входе в ГРП,
Рвх, МПа, не
более
1,2 1,2 1,2
Диапазон
настройки
давления газа
на выходе из
ГРП, Рвых,
МПа
0,001-0,004 0,004-0,016 0,25-0,6
Пропускная
способность
одной линии
ГРП (для газа
у=0,73 кг/                                м³
при давл. На
входе
Рвх=
0,005МПа
0,1МПа
0,3МПа
0,6МПа
0,9МПа
1,2МПа
ПГБ-МВ







430
700
1200
2600
4200
5000
ПГБ-МВ/25







200
300
600
1000
1400
2000
Тепловая мощность обогревателя, кВт, при давлении газа 2000 Па 0,96
Расход газа на обогреватель,                                м³ /ч, при давлении газа 2000 Па 0,1
Габаритные размеры, мм, не более, длина
 ширина
 высота
1955
660
1510
Масса, кг, не более 535
В процессе эксплуатации одна линия является резервной.
При необходимости используются обе линии одновременно, пропускная способность при этом возрастает.
ПГБ-МВ на базе РДБК 1 (1П)-50/35.
ПГБ-МВ/25 на базе РДБК 1 (1П)-50/25.

ООО «Газовик-Комплект» имеет возможность проработки проекта ПГБ с учетом всех новых ГОСТов, его изготовления по самым последним технологиям, доставки до точки подключения и сдачи объекта «под ключ».

Назначение:

ПГБ применяются для очистки (фильтрации) проходящего потока газа, редуцирования высокого или среднего давления газа на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийных повышении и понижении выходного давления сверх допустимых значений, измерение и сбор информации о состоянии объекта в реальном времени, на удалённых расстояниях для предоставления в диспетчерский пункт (Телеметрия), а также для коммерческого учета расхода газа.

ПГБ используются в системах газоснабжения жилых, промышленных и сельскохозяйственных объектов.

Условия эксплуатации ПГБ соответствуют климатическим исполнениям У1 (ХЛ1) по ГОСТ 15150 при температуре окружающей среды от минус 40 до +60 °С (от минус 60 до +60 °С).

ПГБ представляет собой металлический блок-бокс, обшитый негорючими трехслойными сендвич-панелями с минеральным утеплителем. Конструкция исключает «мостики холода».

ПГБ могут состоять из следующих помещений:

  • технологического;

  • технологического и отопительного;

  • технологического и КИПиА;

  • технологического, отопительного и отделения КИПиА (для размещения элементов автоматики и приборов КИП).

Технологическое помещение отделено от других смежных с ним помещений газонепроницаемой противопожарной перегородкой.

По требованию заказчика ПГБ изготавливаются следующих исполнений:

  • с одной линией редуцирования и байпасом;

  • с двумя линиями редуцирования (основной и резервной);

  • с двумя и более линиями редуцирования и двумя и более выходами;

  • с последовательно подключенными регуляторами, при этом давление снижается ступенчато;

  • с узлом учета расхода газа и без него;

  • с различной комбинацией регуляторов по типу и расходу;

  • с системой автоматического регулирования и контроля параметров ПГБ.

ПГБ комплектуется первичными средствами пожаротушения, а также по требованию заказчика самосрабатывающими огнетушителями капсульного типа.

Согласно требований «Правил безопасности систем газораспределения и газопотребления» ПБ 12-529 в ПГБ имеется естественная приточно-вытяжная вентиляция, обеспечивающая трехкратный воздухообмен в час.

Приток воздуха осуществляется через вентиляционные решетки, вытяжка – через вентиляционные трубы с дефлекторами, установленными на крыше.

При необходимости в ПГБ устанавливается принудительная вентиляция.

ПГБ включают в себя следующее основное оборудование:

  • фильтры газовые для очистки газа от механических примесей. Для фильтрации газа в ПГБ ООО «Газовик-Комплект» устанавливает фильтры газовые со съемными кассетами собственной разработки со степенью фильтрации 80, 50 или 25 МКМ. Для ПГБ с высокими расходами газа устанавливаются фильтры с диаметром условного прохода до 300 мм. Главная особенность наших узлов фильтрации состоит в применении сменных кассет с гофрированной поверхностью, состоящих из армированной стальной сетки и фильтрующего элемента из синтетического нетканого полотна. Особенность данного фильтроэлемента от бумажного: это синтетическое полотно не боится влаги, его можно аккуратно помыть, легко продуть воздухом, просушить и доработать до замены. Фильтроэлемент ФГ изготовлен из иглопробивного полотна и армирован стальной сеткой. Оригинальность конструкции наших фильтров позволила в два раза уменьшить габариты и соответственно цену изделия, а также повысить пропускную способность. Возможна поставка фильтра с запасным фильтроэлементом, который легко заменить в полевых условиях.

  • счетчики газа типа СГ-16М, TRZ, RVG, СВГ и др. том числе с электронной коррекцией объема газа), а также специальные сужающие устройства с автоматической коррекцией по давлению и температуре с помощью электронных корректоров типа ЕК-260, СПГ-721, Гиперфлоу, Суперфлоу и др.

  • регуляторы давления газа типа РДУ-32, РДГД, РДГ, РДБК1, РДНК, РДСК, РДО, РДП, с номинальным диаметром DN 50, 80, 100, 150, 200 мм или другие регуляторы и устройства, позволяющие поддерживать выходное давление с заданной точностью и имеющие разрешение Ростехнадзора на применение.

  • предохранительные запорные клапаны;

  • предохранительные сбросные клапаны;

  • запорную арматуру;

  • манометры для визуального контроля рабочего давления измеряемого газа на входе и выходе;

  • систему обогрева (от аппарата отопительного, газового обогревателя (конвектора), от внешнего источника или от обогревателей электрических во взрывозащищенном исполнении);

По требованию заказчика ПГБ комплектуются:

  • датчиками избыточного давления для контроля входного и выходного давления;

  • дифманометром, индикатором или датчиком перепада давления для замера перепада давления на фильтре;

  • дифманометром или датчиком перепада давления для замера перепада давления на счетчике газа.

Комплексы телеметрии и системы диспетчеризации:

Для сбора информации о работе ПГБ, а также последующей ее передачи на единый диспетчерский пункт, используются комплексы автономной телеметрии. Системы телеметрии собирают и обрабатывают такую информацию, как расход газа, входное и выходное давление, уровень загазованности, уровень загрязненности фильтров, температура воздуха внутри ПГБ и за его пределам и т.д.
Информация с газорегуляторных установок снабженных комплексами телеметрии выводится на диспетчерский пункт по каналам беспроводной связи GPRS или CSD.

Преимущества:

  • Надёжность и Безопасность

  • 100% Качество

  • Простота и удобство обслуживания

  • Стабильная работа при температуре от -40 до +60 °С

  • Эстетичный внешний вид

  • 100% радиографический контроль сварных соединений

  • Срок службы до 40 лет.

19.08.2015, 2246 просмотров.

ООО "Газовик-Комплект" производит и реализует шкафные газорегуляторные пункты ГРПШ по цене производителя. Мы выпускаем ГРПШ всех конфигураций: у нас можно купить ГРПШ для комплектации систем газоснабжения объектов коммунально-бытового, промышленного и сельскохозяйственного назначения. Актуальную стоимость ГРПШ можно узнать в прайс-листе. Приглашаем к сотрудничеству газовые хозяйства предприятий различных отраслей, коммунальные службы, торговые и монтажные организации. Постоянным партнерам предоставляются скидки и бонусы.
