ГРПШ-10 с регулятором РДГК-10/3

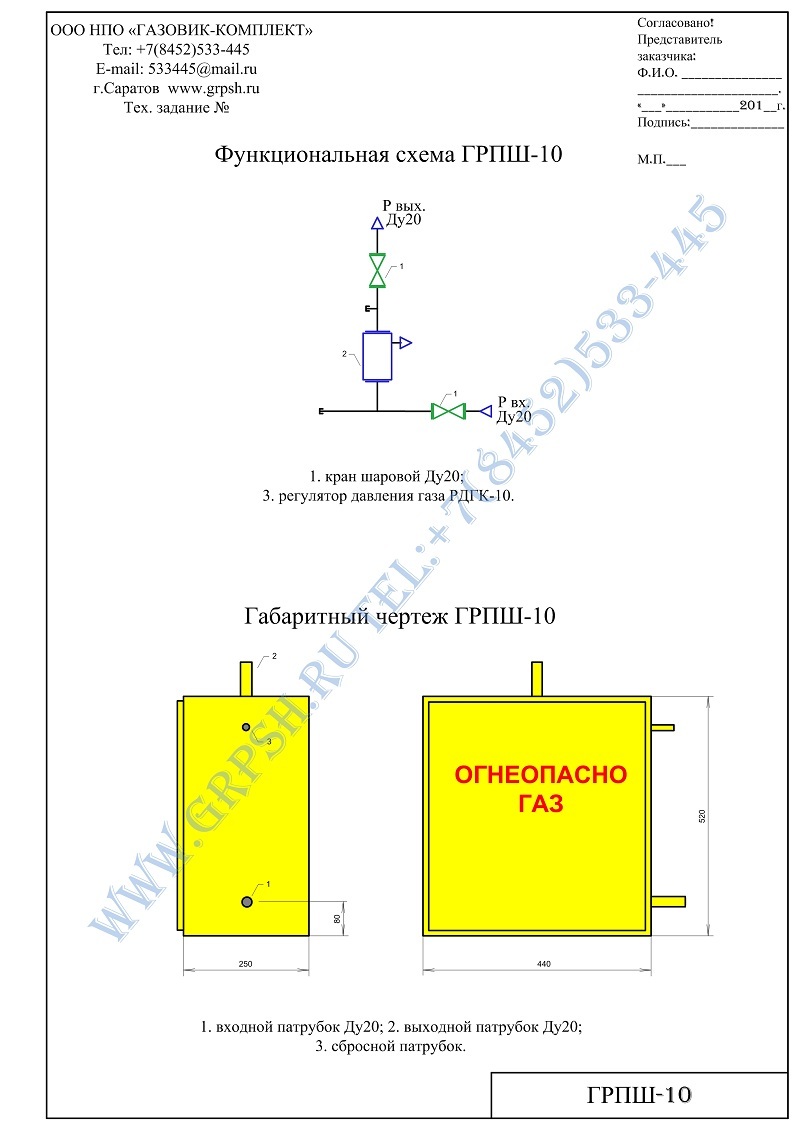

Схемы и чертежи

Распечатать схему

Технические характеристики

ГРПШ-10
Регулятор давления газа РДГК-10
Регулируемая среда природный газ по ГОСТ 5542-87
Диапазон входных давлений, МПа 0,05–0,6
Выходное давление, кПа 1,5–2,0
Пропускная способность,             м³ /ч, при входном давлении:
0,05 7
0,1 8
0,2 9
0,3 11
0,4 13
0,5 14
0,6 15,5
Неравномерность регулирования, % ±10
Диапазон настройки срабатывания:
при повышении выходного давления, кПа 3,5–5,0
при понижении выходного давления, кПа 0,3–1,0
Давление начала срабатывания сбросного   клапана, кПа 2,8–3,5
Присоединительные размеры: Ду, мм
входного патрубка 20
выходного патрубка 20
Соединение:
входного патрубка, дюйм G¾-В
выходного патрубка сварное по ГОСТ 16037-80
Габаритные размеры, мм:
длина 440
ширина 186
высота 386
Масса, кг 10

Описание

Пункт выполнен в виде шкафа, в котором расположены кран и собственно регулятор.


В ГРПШ-10 установлен регулятор РДГК-10 со встроенными ПСК, ПЗК и фильтром.


Газ по входному трубопроводу поступает через кран входного трубопровода к регулятору, где входное давление редуцируется до заданного выходного давления, и поступает к потребителю. Для замера входного и выходного давлений предусмотрены штуцера для подключения манометра.
