ГРПШ-15-1Н(В)-У1 с регулятором РДГ-80Н(В)

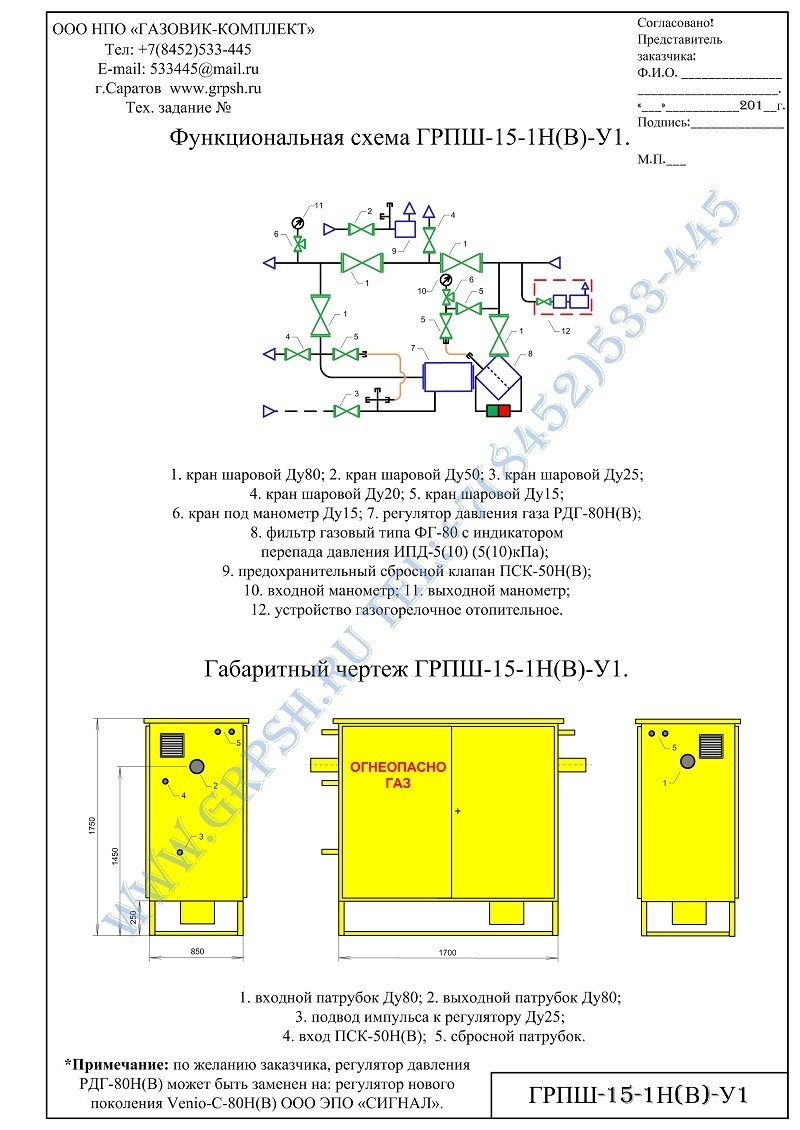

Схемы и чертежи

Распечатать схему

Основные приборы для ГРПШ:

РДГ-80Н )

Цена с НДС: 23 000 р.

ФГС-80

Цена с НДС: 12 500 р.

ПСК-50

Цена с НДС: 3 000 р.

КШ-16-50 (ГШК-50)

Цена с НДС: 1 300 р.

КШ-16-80 (ГШК-80)

Цена с НДС: р.

Технические характеристики ГРПШ-15-1Н-У1 и ГРПШ-15-1В-У1

Наименование ГРПШ-15-1Н-У1 ГРПШ-15-1В-У1
Регулируемая среда Природный газ по ГОСТ 5542-87
Регулятор давления газа РДГ-80Н РДГ-80В
Максимальное входное давление, МПа 1,2
Диапазон настройки выходного давления, кПа 1 — 60 60 — 600
Пропускная способность,                  м³ /ч, при входном давлении, Мпа: РДГ-80Н )
При Рвх: 0,05 МПа 1250 -
При Рвх: 0,1 МПа 2250 2250
При Рвх: 0,2 МПа 3400 3400
При Рвх: 0,3 МПа 4500 4500
При Рвх: 0,4 МПа 5600 5600
При Рвх: 0,5 МПа 6750 6750
При Рвх: 0,6 МПа 7850 7850
При Рвх: 0,7 МПа 9000 9000
При Рвх: 0,8 МПа 10100 10100
При Рвх: 0,9 МПа 11200 11200
При Рвх: 1,0 МПа 12350 12350
При Рвх: 1,1 МПа 13450 13450
При Рвх: 1,2 МПа 14600 14600
Неравномерность регулирования, % ±10
Диапазон настройки давления, срабатывания отключающего устройства, кПа:
При повышении входного давления, МПа:    0,0003 — 0,003 0,01 — 0,03
При понижении входного давления, МПа: 0,003 — 0,07 0,07 — 0,7
Предохранительный сбросной клапан ПСК-50Н/С/В
Давление начала срабатывания сбросного клапана, кПа 2-20/20-300/125-1000
Температура окружающего воздуха, °С -40…+60
Система обогрева ГАЗОВОЕ «ДА» / «НЕТ»
Расход для системы обогрева,                  м³ /ч 0,05±15%
Присоединительные размеры:
входного патрубка, мм
выходного патрубка, мм
импульса, мм
Ду 80 Ду 80 Ду 32
Соединение: входного патрубка, выходного патрубка, импульса    Сварное, по ГОСТ 16037-80
Межремонтный интервал (ТР, ТО) 3
Средний срок службы, лет 15
Назначенный срок службы, лет 40
Масса, кг    270

Описание ГРПШ-15-1Н )-У1

Шкафные газорегуляторные пункты ГРПШ-15-1Н-У1 и ГРПШ-15-1В-У1 применяются: в системах газоснабжения сельских и городских населенных пунктов, комуннально-бытовых зданий, объектов промышленного и сельскохозяйственного назначения и предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ 5542–87.

  • ГРПШ-15-1Н-У1 — шкафной газорегуляторный пункт на базе регулятора РДГ-80Н;
  • ГРПШ-15-1В-У1 — шкафной газорегуляторный пункт на базе регулятора РДГ-80В.

Условия эксплуатации пункта должны соответствовать климатическому исполнению У1 (ХЛ1) категории 1 по ГОСТ 15150–69, для работы окружающей среды от минус 40 до +60°С (от минус 60 до +60°С). По индивидуальному заказу предприятие-изготовитель ООО «Газовик-Комплект» изготавливает пункты с обогревом, обогреватель устанавливается под днищем металлического шкафа и используется в холодное время года.

Принцип работы ГРПШ-15

Газорегуляторный пункт ГРПШ-15-1Н )-У1 состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:

Газ по входному трубопроводу через входной кран 1, поступает в фильтр 5 (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа 6, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 1 поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 2, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном газопроводе установлен манометр 9, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10.

В случае ремонта оборудования при закрытых входном и выходном кранах 1 и 1 газ поступает к потребителю по обводному газопроводу, — байпасу.
Максимально допустимое падение давление на кассете фильтра — 10кПа.

На входном газопроводе после входного крана 1, после регулятора давления газа 6 и на байпасе предусмотрены продувочные трубопроводы.

Для изготовления ГРПШ-15-1Н )-У1 в соответствии с требованиями Заказчика и расчета стоимости оборудования необходимо заполнить опросной лист.
