Технические характеристики
| ГРПШ-10 | |
| Регулятор давления газа | РДГК-10 |
| Регулируемая среда | природный газ по ГОСТ 5542-87 |
| Диапазон входных давлений, МПа | 0,05–0,6 |
| Выходное давление, кПа | 1,5–2,0 |
| Пропускная способность, м³ /ч, при входном давлении: | |
| 0,05 | 7 |
| 0,1 | 8 |
| 0,2 | 9 |
| 0,3 | 11 |
| 0,4 | 13 |
| 0,5 | 14 |
| 0,6 | 15,5 |
| Неравномерность регулирования, % | ±10 |
| Диапазон настройки срабатывания: | |
| при повышении выходного давления, кПа | 3,5–5,0 |
| при понижении выходного давления, кПа | 0,3–1,0 |
| Давление начала срабатывания сбросного клапана, кПа | 2,8–3,5 |
| Присоединительные размеры: Ду, мм | |
| входного патрубка | 20 |
| выходного патрубка | 20 |
| Соединение: | |
| входного патрубка, дюйм | G¾-В |
| выходного патрубка | сварное по ГОСТ 16037-80 |
| Габаритные размеры, мм: | |
| длина | 440 |
| ширина | 186 |
| высота | 386 |
| Масса, кг | 10 |
Описание

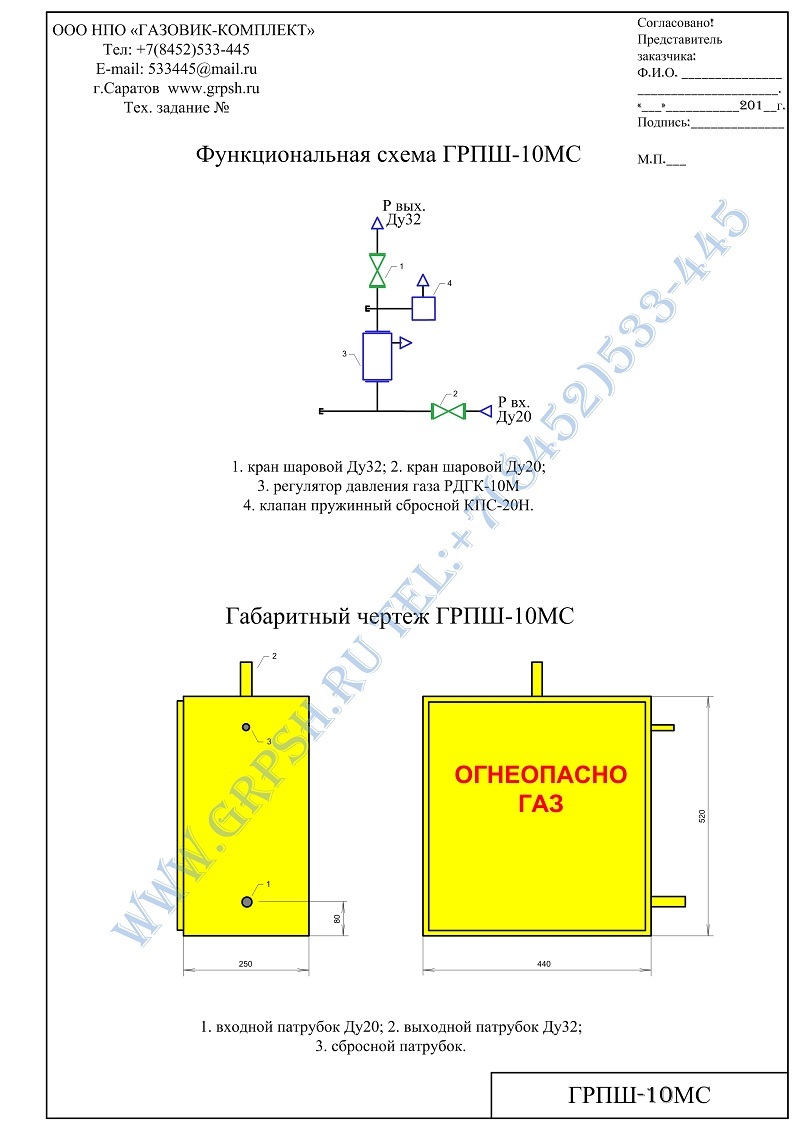

Пункт выполнен в виде шкафа, в котором расположены кран и собственно регулятор.
В ГРПШ-10 установлен регулятор РДГК-10 со встроенными ПСК, ПЗК и фильтром.
Газ по входному трубопроводу поступает через кран входного трубопровода к регулятору, где входное давление редуцируется до заданного выходного давления, и поступает к потребителю. Для замера входного и выходного давлений предусмотрены штуцера для подключения манометра.
