Технические характеристики
| ГРПШ-6 | |
| Регулятор давления газа | РДГБ-6 |
| Регулируемая среда | природный газ по ГОСТ 5542-87 |
| Диапазон входных давлений, МПа | 0,05–1,2 |
| Выходное давление, кПа | 2,2 |
| Пропускная способность, м³ /ч, при входном давлении: | |
| 0,05 | 6 |
| 0,1 | 6 |
| 0,2 | 6 |
| 0,3 | 6 |
| 0,4 | 6 |
| 0,5 | 6 |
| 0,6 | 6 |
| Неравномерность регулирования, % | ±10 |
| Диапазон настройки срабатывания: | |
| при повышении выходного давления, кПа | 3,1±0,15 |
| при понижении выходного давления, кПа | 1,4–1,0 |
| Давление начала срабатывания сбросного клапана, кПа | 2,75±0,15 |
| Присоединительные размеры: Ду, мм | |
| входного патрубка | 15 |
| выходного патрубка | 20 |
| Соединение: | |
| входного патрубка, дюйм | G½-В |
| выходного патрубка | сварное по ГОСТ 16037-80 |
| Габаритные размеры, мм: | |
| длина | 168 |
| ширина | 103 |
| высота | 364 |
| Масса, кг | 4,5 |
Описание

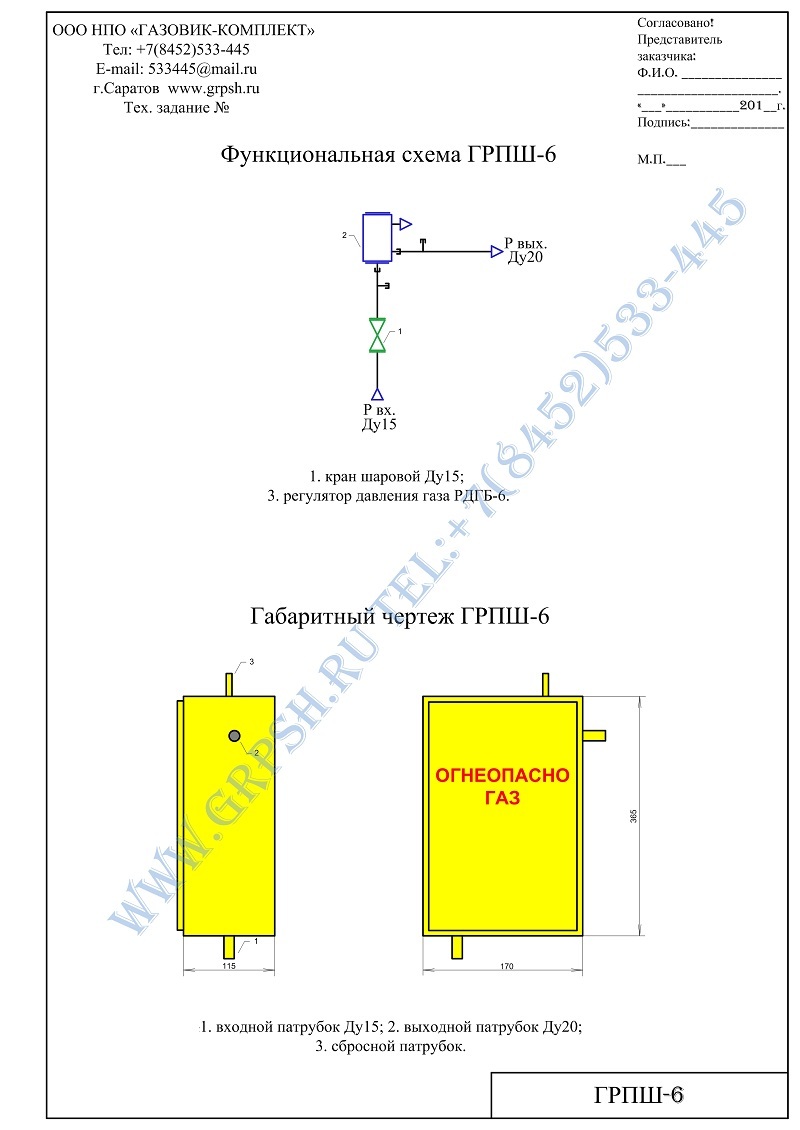

Пункт выполнен в виде шкафа, в котором расположены кран и собственно регулятор. В ГРПШ-6 установлен регулятор РДГБ-6 со встроенными ПСК, ПЗК и фильтром.
Газ по входному трубопроводу поступает через кран входного трубопровода к регулятору, где входное давление редуцируется до заданного выходного давления, и поступает к потребителю. Для замера входного и выходного давлений предусмотрены штуцера для подключения манометра.
