ПГБ-15-2Н(В)-У1

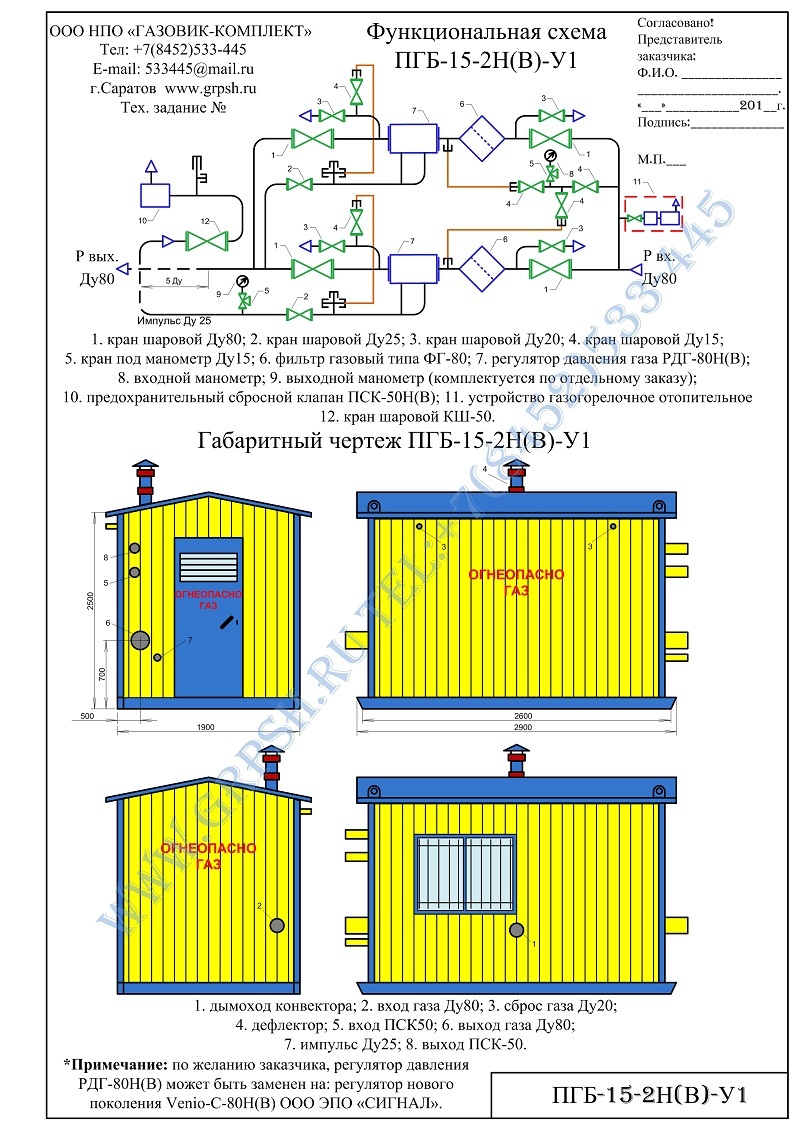

Схемы и чертежи

Распечатать схему

Технические характеристики ПГБ-15-2Н-У1 и ПГБ-15-2В-У1

Наименование ПГБ-15-2Н-У1 ПГБ-15-2В-У1
Регулируемая среда Природный газ по ГОСТ 5542-87
Регулятор давления газа РДГ-80Н РДГ-80В
Максимальное входное давление, МПа 1,2
Диапазон настройки выходного давления, кПа 1 — 60 60 — 600
Пропускная способность,                   м³ /ч, при входном давлении, Мпа: РДГ-80Н )
При Рвх: 0,05 МПа 1250 -
При Рвх: 0,1 МПа 2250 2250
При Рвх: 0,2 МПа 3400 3400
При Рвх: 0,3 МПа 4500 4500
При Рвх: 0,4 МПа 5600 5600
При Рвх: 0,5 МПа 6750 6750
При Рвх: 0,6 МПа 7850 7850
При Рвх: 0,7 МПа 9000 9000
При Рвх: 0,8 МПа 10100 10100
При Рвх: 0,9 МПа 11200 11200
При Рвх: 1,0 МПа 12350 12350
При Рвх: 1,1 МПа 13450 13450
При Рвх: 1,2 МПа 14600 14600
Неравноммерность регулирования, % ±10
Диапазон настройки давления, срабатывания отключающего устройства, кПа:
При повышении входного давления, МПа: 0,0003 — 0,003 0,01 — 0,03
При понижении входного давления, МПа: 0,003 — 0,07 0,07 — 0,7
Предохранительный сбросной клапан ПСК-50Н/С/В
Давление начала срабатывания сбросного клапана, кПа  2-20/20-300/125-1000
Температура окружающего воздуха, °С -40…+60
Система обогрева ГАЗОВОЕ «ДА» / «НЕТ»
Расход для системы обогрева,                   м³ /ч 0,05±15%
Присоединительные размеры:
входного патрубка, мм
выходного патрубка, мм
импульса, мм
Ду 80 Ду 80 Ду 32
Соединение: входного патрубка, выходного патрубка, импульса  Сварное, по ГОСТ 16037-80
Межремонтный интервал (ТР, ТО) 3
Средний срок службы, лет 15
Назначенный срок службы, лет 40
Масса, кг 520

ООО «Газовик-Комплект» имеет возможность проработки проекта ПГБ с учетом всех новых ГОСТов, его изготовления по самым последним технологиям, доставки до точки подключения и сдачи объекта «под ключ».

Назначение:

ПГБ применяются для очистки (фильтрации) проходящего потока газа, редуцирования высокого или среднего давления газа на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийных повышении и понижении выходного давления сверх допустимых значений, измерение и сбор информации о состоянии объекта в реальном времени, на удалённых расстояниях для предоставления в диспетчерский пункт (Телеметрия), а также для коммерческого учета расхода газа.

ПГБ используются в системах газоснабжения жилых, промышленных и сельскохозяйственных объектов.

Условия эксплуатации ПГБ соответствуют климатическим исполнениям У1 (ХЛ1) по ГОСТ 15150 при температуре окружающей среды от минус 40 до +60 °С (от минус 60 до +60 °С).

ПГБ представляет собой металлический блок-бокс, обшитый негорючими трехслойными сендвич-панелями с минеральным утеплителем. Конструкция исключает «мостики холода».

ПГБ могут состоять из следующих помещений:

  • технологического;

  • технологического и отопительного;

  • технологического и КИПиА;

  • технологического, отопительного и отделения КИПиА (для размещения элементов автоматики и приборов КИП).

Технологическое помещение отделено от других смежных с ним помещений газонепроницаемой противопожарной перегородкой.

По требованию заказчика ПГБ изготавливаются следующих исполнений:

  • с одной линией редуцирования и байпасом;

  • с двумя линиями редуцирования (основной и резервной);

  • с двумя и более линиями редуцирования и двумя и более выходами;

  • с последовательно подключенными регуляторами, при этом давление снижается ступенчато;

  • с узлом учета расхода газа и без него;

  • с различной комбинацией регуляторов по типу и расходу;

  • с системой автоматического регулирования и контроля параметров ПГБ.

ПГБ комплектуется первичными средствами пожаротушения, а также по требованию заказчика самосрабатывающими огнетушителями капсульного типа.

Согласно требований «Правил безопасности систем газораспределения и газопотребления» ПБ 12-529 в ПГБ имеется естественная приточно-вытяжная вентиляция, обеспечивающая трехкратный воздухообмен в час.

Приток воздуха осуществляется через вентиляционные решетки, вытяжка – через вентиляционные трубы с дефлекторами, установленными на крыше.

При необходимости в ПГБ устанавливается принудительная вентиляция.

ПГБ включают в себя следующее основное оборудование:

  • фильтры газовые для очистки газа от механических примесей. Для фильтрации газа в ПГБ ООО «Газовик-Комплект» устанавливает фильтры газовые со съемными кассетами собственной разработки со степенью фильтрации 80, 50 или 25 МКМ. Для ПГБ с высокими расходами газа устанавливаются фильтры с диаметром условного прохода до 300 мм. Главная особенность наших узлов фильтрации состоит в применении сменных кассет с гофрированной поверхностью, состоящих из армированной стальной сетки и фильтрующего элемента из синтетического нетканого полотна. Особенность данного фильтроэлемента от бумажного: это синтетическое полотно не боится влаги, его можно аккуратно помыть, легко продуть воздухом, просушить и доработать до замены. Фильтроэлемент ФГ изготовлен из иглопробивного полотна и армирован стальной сеткой. Оригинальность конструкции наших фильтров позволила в два раза уменьшить габариты и соответственно цену изделия, а также повысить пропускную способность. Возможна поставка фильтра с запасным фильтроэлементом, который легко заменить в полевых условиях.

  • счетчики газа типа СГ-16М, TRZ, RVG, СВГ и др. том числе с электронной коррекцией объема газа), а также специальные сужающие устройства с автоматической коррекцией по давлению и температуре с помощью электронных корректоров типа ЕК-260, СПГ-721, Гиперфлоу, Суперфлоу и др.

  • регуляторы давления газа типа РДУ-32, РДГД, РДГ, РДБК1, РДНК, РДСК, РДО, РДП, с номинальным диаметром DN 50, 80, 100, 150, 200 мм или другие регуляторы и устройства, позволяющие поддерживать выходное давление с заданной точностью и имеющие разрешение Ростехнадзора на применение.

  • предохранительные запорные клапаны;

  • предохранительные сбросные клапаны;

  • запорную арматуру;

  • манометры для визуального контроля рабочего давления измеряемого газа на входе и выходе;

  • систему обогрева (от аппарата отопительного, газового обогревателя (конвектора), от внешнего источника или от обогревателей электрических во взрывозащищенном исполнении);

По требованию заказчика ПГБ комплектуются:

  • датчиками избыточного давления для контроля входного и выходного давления;

  • дифманометром, индикатором или датчиком перепада давления для замера перепада давления на фильтре;

  • дифманометром или датчиком перепада давления для замера перепада давления на счетчике газа.

Комплексы телеметрии и системы диспетчеризации:

Для сбора информации о работе ПГБ, а также последующей ее передачи на единый диспетчерский пункт, используются комплексы автономной телеметрии. Системы телеметрии собирают и обрабатывают такую информацию, как расход газа, входное и выходное давление, уровень загазованности, уровень загрязненности фильтров, температура воздуха внутри ПГБ и за его пределам и т.д.
Информация с газорегуляторных установок снабженных комплексами телеметрии выводится на диспетчерский пункт по каналам беспроводной связи GPRS или CSD.

Преимущества:

  • Надёжность и Безопасность

  • 100% Качество

  • Простота и удобство обслуживания

  • Стабильная работа при температуре от -40 до +60 °С

  • Эстетичный внешний вид

  • 100% радиографический контроль сварных соединений

  • Срок службы до 40 лет.

19.08.2015, 3051 просмотр.

ООО "Газовик-Комплект" производит и реализует шкафные газорегуляторные пункты ГРПШ по цене производителя. Мы выпускаем ГРПШ всех конфигураций: у нас можно купить ГРПШ для комплектации систем газоснабжения объектов коммунально-бытового, промышленного и сельскохозяйственного назначения. Актуальную стоимость ГРПШ можно узнать в прайс-листе. Приглашаем к сотрудничеству газовые хозяйства предприятий различных отраслей, коммунальные службы, торговые и монтажные организации. Постоянным партнерам предоставляются скидки и бонусы.
