Технические характеристики

* Ниже представлены параметры: ГСГО-100-02 / ГСГО-100-03 / ГСГО-100-04 / ГСГО-100-05.

Назначение:

ООО «Газовик-Комплект» имеет возможность проработки проекта ПГБ с учетом всех новых ГОСТов, его изготовления по самым последним технологиям, доставки до точки подключения и сдачи объекта «под ключ».

ПГБ применяются для очистки (фильтрации) проходящего потока газа, редуцирования высокого или среднего давления газа на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийных повышении и понижении выходного давления сверх допустимых значений, измерение и сбор информации о состоянии объекта в реальном времени, на удалённых расстояниях для предоставления в диспетчерский пункт (Телеметрия), а также для коммерческого учета расхода газа.

ПГБ используются в системах газоснабжения жилых, промышленных и сельскохозяйственных объектов.

Условия эксплуатации ПГБ соответствуют климатическим исполнениям У1 (ХЛ1) по ГОСТ 15150 при температуре окружающей среды от минус 40 до +60 °С (от минус 60 до +60 °С).

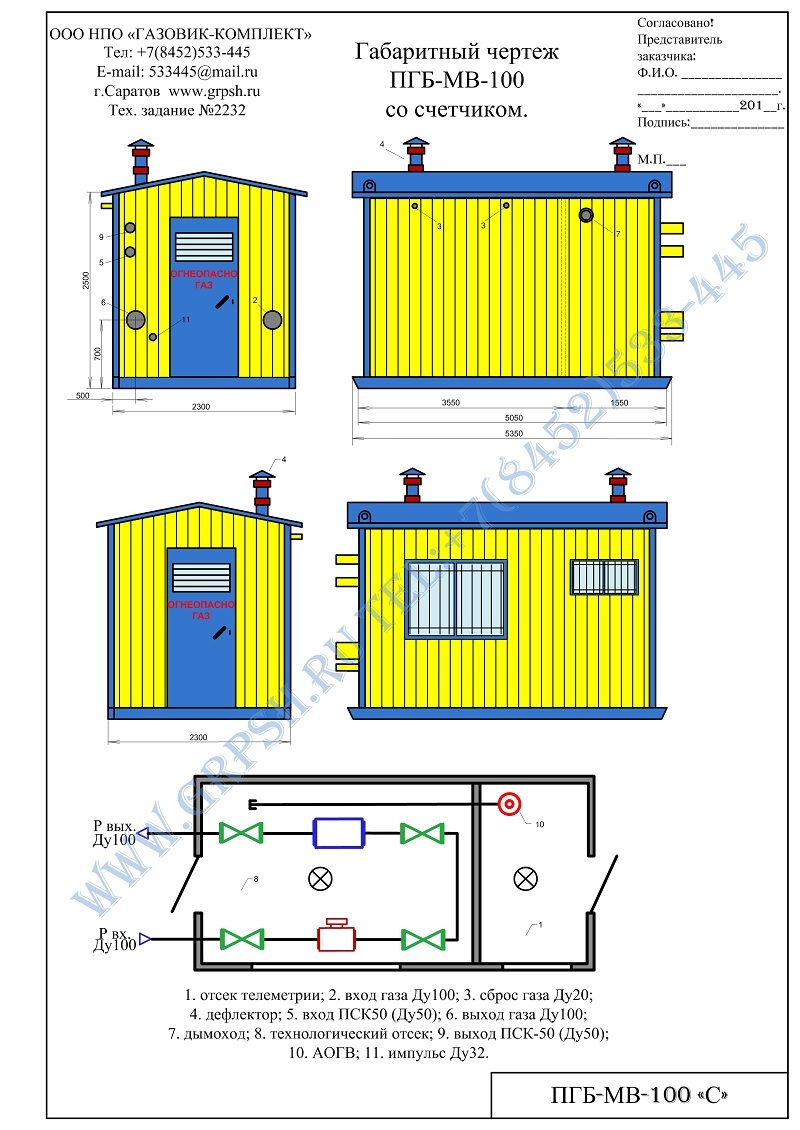

ПГБ представляет собой металлический блок-бокс, обшитый негорючими трехслойными сендвич-панелями с минеральным утеплителем. Конструкция исключает «мостики холода».

ПГБ могут состоять из следующих помещений:

• технологического;

• технологического и отопительного;

• технологического и КИПиА;

• технологического, отопительного и отделения КИПиА (для размещения элементов автоматики и приборов КИП).

Технологическое помещение отделено от других смежных с ним помещений газонепроницаемой противопожарной перегородкой.

По требованию заказчика ПГБ изготавливаются следующих исполнений:

• с одной линией редуцирования и байпасом;

• с двумя линиями редуцирования (основной и резервной);

• с двумя и более линиями редуцирования и двумя и более выходами;

• с последовательно подключенными регуляторами, при этом давление снижается ступенчато;

• с узлом учета расхода газа и без него;

• с различной комбинацией регуляторов по типу и расходу;

• с системой автоматического регулирования и контроля параметров ПГБ.

ПГБ комплектуется первичными средствами пожаротушения, а также по требованию заказчика самосрабатывающими огнетушителями капсульного типа.

Согласно требований «Правил безопасности систем газораспределения и газопотребления» ПБ 12-529 в ПГБ имеется естественная приточно-вытяжная вентиляция, обеспечивающая трехкратный воздухообмен в час.

Приток воздуха осуществляется через вентиляционные решетки, вытяжка – через вентиляционные трубы с дефлекторами, установленными на крыше.

При необходимости в ПГБ устанавливается принудительная вентиляция.

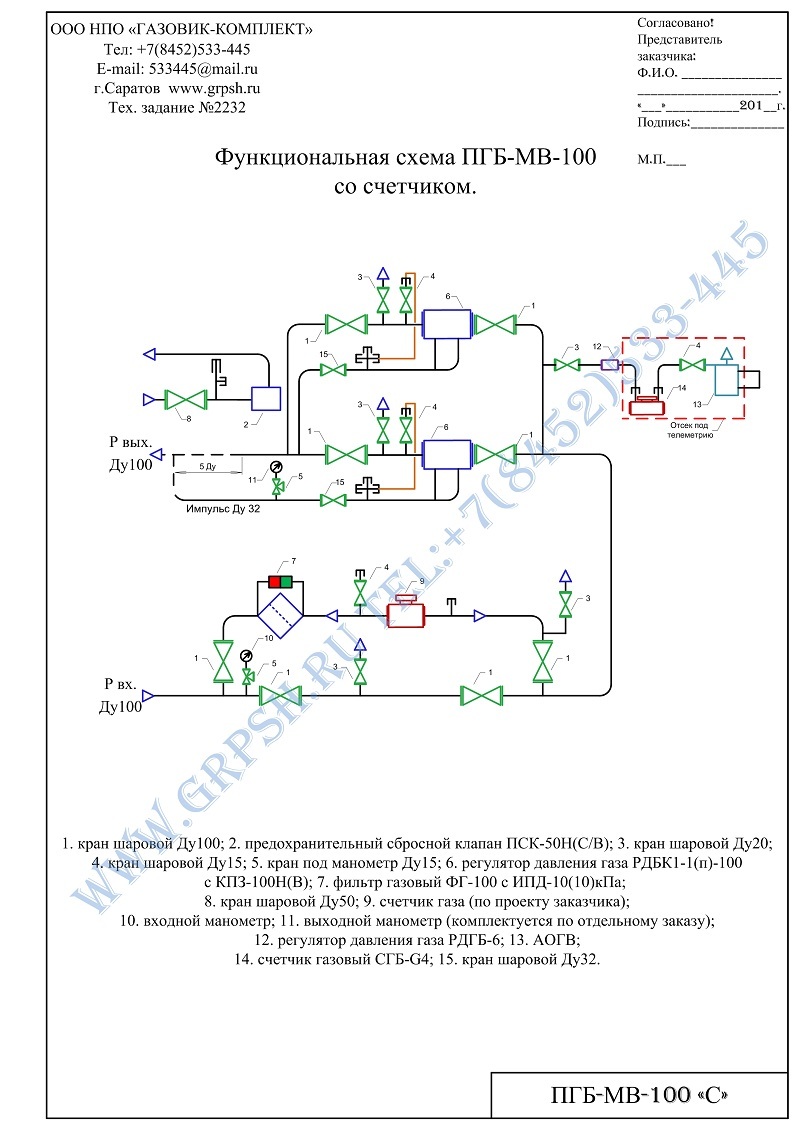

ПГБ включают в себя следующее основное оборудование:

• фильтры газовые для очистки газа от механических примесей. Для фильтрации газа в ПГБ ООО «Газовик-Комплект» устанавливает фильтры газовые со съемными кассетами собственной разработки со степенью фильтрации 80, 50 или 25 МКМ. Для ПГБ с высокими расходами газа устанавливаются фильтры с диаметром условного прохода до 300 мм. Главная особенность наших узлов фильтрации состоит в применении сменных кассет с гофрированной поверхностью, состоящих из армированной стальной сетки и фильтрующего элемента из синтетического нетканого полотна. Особенность данного фильтроэлемента от бумажного: это синтетическое полотно не боится влаги, его можно аккуратно помыть, легко продуть воздухом, просушить и доработать до замены. Фильтроэлемент ФГ изготовлен из иглопробивного полотна и армирован стальной сеткой. Оригинальность конструкции наших фильтров позволила в два раза уменьшить габариты и соответственно цену изделия, а также повысить пропускную способность. Возможна поставка фильтра с запасным фильтроэлементом, который легко заменить в полевых условиях.

• счетчики газа типа СГ-16М, TRZ, RVG, СВГ и др. (в том числе с электронной коррекцией объема газа), а также специальные сужающие устройства с автоматической коррекцией по давлению и температуре с помощью электронных корректоров типа ЕК-260, СПГ-721, Гиперфлоу, Суперфлоу и др.

• регуляторы давления газа типа РДУ-32, РДГД, РДГ, РДБК1, РДНК, РДСК, РДО, РДП, с номинальным диаметром DN 50, 80, 100, 150, 200 мм или другие регуляторы и устройства, позволяющие поддерживать выходное давление с заданной точностью и имеющие разрешение Ростехнадзора на применение.

• предохранительные запорные клапаны;

• предохранительные сбросные клапаны;

• запорную арматуру;

• манометры для визуального контроля рабочего давления измеряемого газа на входе и выходе;

• систему обогрева (от аппарата отопительного, газового обогревателя (конвектора), от внешнего источника или от обогревателей электрических во взрывозащищенном исполнении);

По требованию заказчика ПГБ комплектуются:

• датчиками избыточного давления для контроля входного и выходного давления;

• дифманометром, индикатором или датчиком перепада давления для замера перепада давления на фильтре;

• дифманометром или датчиком перепада давления для замера перепада давления на счетчике газа.

Комплексы телеметрии и системы диспетчеризации:

Для сбора информации о работе ПГБ, а также последующей ее передачи на единый диспетчерский пункт, используются комплексы автономной телеметрии. Системы телеметрии собирают и обрабатывают такую информацию, как расход газа, входное и выходное давление, уровень загазованности, уровень загрязненности фильтров, температура воздуха внутри ПГБ и за его пределам и т.д.
Информация с газорегуляторных установок снабженных комплексами телеметрии выводится на диспетчерский пункт по каналам беспроводной связи GPRS или CSD.

Преимущества:

• Надёжность и Безопасность

• 100% Качество

• Простота и удобство обслуживания

• Стабильная работа при температуре от -40 до +60 °С

• Эстетичный внешний вид

• 100% радиографический контроль сварных соединений

• Срок службы до 40 лет.
