Технические характеристики
| Регулятор давления газа | |
| Максимальное давление на входе, МПа (кгс/с м²) | 0,6 (6) |
| Номинальное выходное давление, кПа (мм вод. ст.) | |
| Максимальная пропускная способность, м³ /ч | 100 |
| Присоединительные размеры ДУ, мм: | |
| входного патрубка | 20 |
| выходного патрубка | 32 |
| Габаритные размеры, мм: | |
| длина | 470 |
| ширина | 250 |
| высота | 472 |
| Масса, кг, не более | 80 |
Описание

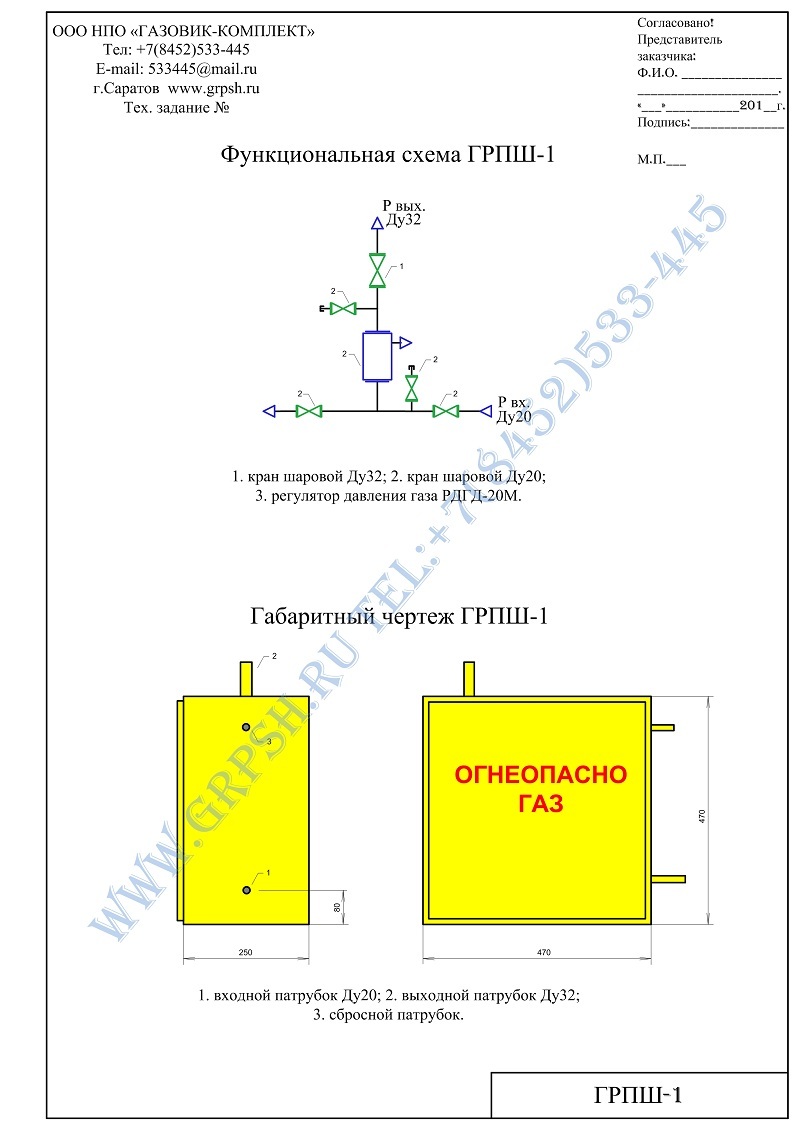

Газорегуляторный пункт шкафной состоит из шкафа, в котором смонтирована линия редуцирования, состоящая из двух веток, одна из которых — основная, вторая — резервная. Каждая ветка включает в себя кран входной, регулятор давления газа и кран выходной. Для замера входного давления газа установлен кран для присоединения манометра, а для замера выходного давления предусмотрен кран с ниппелем для присоединения мановакуумметра.
Газ по входному газопроводу поступает через кран к регулятору, который имеет в своем составе непосредственно фильтр, редуцирующее устройство, автоматическое отключающее устройство и автоматическое сбросное устройство. Здесь входное давление снижается до заданного выходного и поступает к потребителю. Для сброса порции газа при ремонте технологического оборудования предусмотрены сбросные трубопроводы с кранами.
Вопрос-ответ
— Где применяется ГРПШ-1?
— ГРПШ-1 спроектирован на базе домового регулятора давления РДГД-20М/5 и применяется для газоснабжения небольших объектов при входном давлении от 0,05 до 1,2 МПа и расхода до 90 М3/час.
