ГРПШ-13-1Н(В)-У1 с регулятором РДГ-50Н(В)

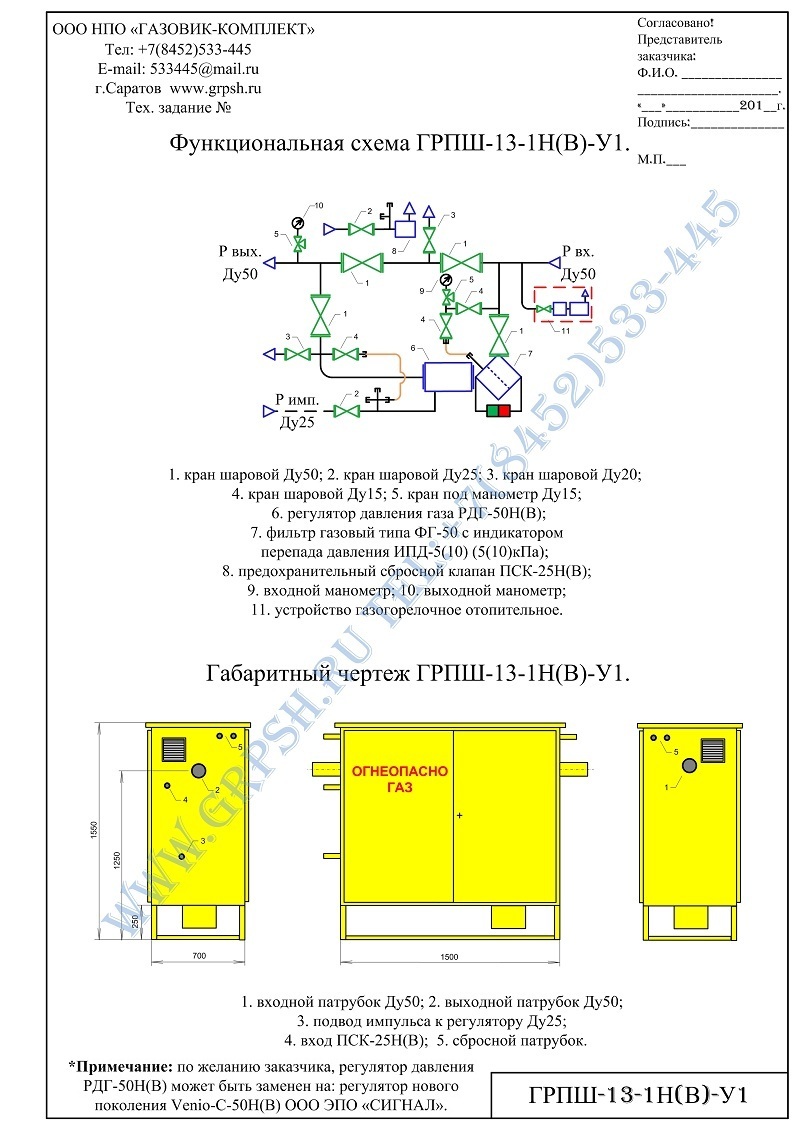

Схемы и чертежи


Распечатать схему

Основные приборы для ГРПШ:

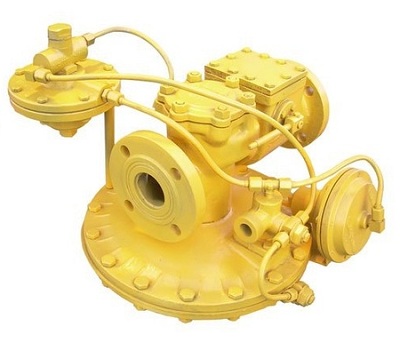

РДГ-50Н )

Цена с НДС: 17 000 р.

ФГС-50  ДПД по желанию заказчика)

Цена с НДС: 5 800 р.

ФГС-50 (согласно схеме)

Цена с НДС: 3 200 р.

ФГС-50У (согласно схеме)

Цена с НДС: 3 200 р.

ПСК-50

Цена с НДС: 3 000 р.

КШ-16-50 (ГШК-50)

Цена с НДС: 1 300 р.

Технические характеристики ГРПШ-13-1Н-У1 и ГРПШ-13-1В-У1

Наименование ГРПШ-13-1Н-У1 ГРПШ-13-1В-У1
Регулируемая среда Природный газ по ГОСТ 5542-87
Регулятор давления газа РДГ-50Н РДГ-50В
Максимальное входное давление, МПа 1,2
Диапазон настройки выходного давления, кПа 1 — 60 60 — 600
Пропускная способность,                                    м³ /ч, при входном давлении, Мпа: РДГ-50Н )
При Рвх: 0,05 МПа 330 -
При Рвх: 0,1 МПа 600 600
При Рвх: 0,2 МПа 950 950
При Рвх: 0,3 МПа 1250 1250
При Рвх: 0,4 МПа 1550 1550
При Рвх: 0,5 МПа 1850 1850
При Рвх: 0,6 МПа 2150 2150
При Рвх: 0,7 МПа 2500 2500
При Рвх: 0,8 МПа 2800 2800
При Рвх: 0,9 МПа 3100 3100
При Рвх: 1,0 МПа 3400 3400
При Рвх: 1,1 МПа 3700 3700
При Рвх: 1,2 МПа 4050 4050
Неравномерность регулирования, % ±10
Диапазон настройки давления, срабатывания отключающего устройства, кПа:
При повышении входного давления, МПа: 0,0003 — 0,003 0,01 — 0,03
При понижении входного давления, МПа: 0,003 — 0,07 0,07 — 0,7
Предохранительный сбросной клапан ПСК-50Н/С/В
Давление начала срабатывания сбросного клапана, кПа 2-20/20-300/125-1000
Температура окружающего воздуха, °С -40…+60
Система обогрева ГАЗОВОЕ «ДА» / «НЕТ»
Расход для системы обогрева,                                    м³ /ч 0,05±15%
Присоединительные размеры:
входного патрубка, мм
выходного патрубка, мм
импульса, мм
Ду 50 Ду 50 Ду 25
Соединение: входного патрубка, выходного патрубка, импульса Сварное, по ГОСТ 16037-80
Межремонтный интервал (ТР, ТО) 3
Средний срок службы, лет 15
Назначенный срок службы, лет 40
Масса, кг 120

Описание ГРПШ-13-1Н )-У1

Газорегуляторные пункты ГРПШ-13-1Н-У1 и ГРПШ13-1В-У1 применяются в системах газоснабжения сельских и городских населенных пунктов, комуннально-бытовых зданий, объектов промышленного и сельскохозяйственного назначения и предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ 5542–87.

  • ГРПШ-13-1Н-У1 — шкафной газорегуляторный пункт на базе регулятора РДГ-50Н;
  • ГРПШ-13-1В-У1 — шкафной газорегуляторный пункт на базе регулятора РДГ-50В.

Условия эксплуатации пункта должны соответствовать климатическому исполнению У1 (ХЛ1) категории 1 по ГОСТ 15150–69, для работы окружающей среды от минус 40 до +60°С (от минус 60 до +60°С). По индивидуальному заказу предприятие-изготовитель ООО «Газовик-Комплект» изготавливает пункты с обогревом, обогреватель устанавливается под днищем металлического шкафа и используется в холодное время года.

Принцип работы ГРПШ-13-1Н )-У1

Газорегуляторный пункт ГРПШ-13 состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:

Газ по входному трубопроводу через входной кран 4, поступает в фильтр 5 (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа 1, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 4 поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 2, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном и выходном газопроводе установлены манометры 8, 6 предназначенные для замера входного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10кПа.

В случае ремонта оборудования при закрытых входном и выходном кранах 4 и 4 газ поступает к потребителю по обводному газопроводу, — байпасу.

На входном газопроводе после входного крана 4, после регулятора давления газа 1 и на байпасе предусмотрены продувочные трубопроводы.

Для изготовления ГРПШ-13-1Н )-У1 в соответствии с требованиями Заказчика и расчета стоимости оборудования необходимо заполнить опросной лист.
